Ancrage longitudinal pour terrasse 41x41x176mm - Réf. DTT2Z
Les ancrages DTT2Z sont conçus pour des ancrages légers d’éléments de construction. Le DTT2Z se fixe facilement au bois à partir de 38 mm d’épaisseur avec les vis de connecteur Simpson Strong-Tie Strong-Drive SDS incluses. Il s’adapte à une tige filetée de 12 mm ou à un ancrage à béton de Ø12 mm.
-
RéférenceDTT2Z
-
Epaisseur2mm
-
FabricationFrançaise
-
MatériauAcier pré-galvanisé - revêtement Zpro
-
MarqueSIMPSON Strong-Tie
-

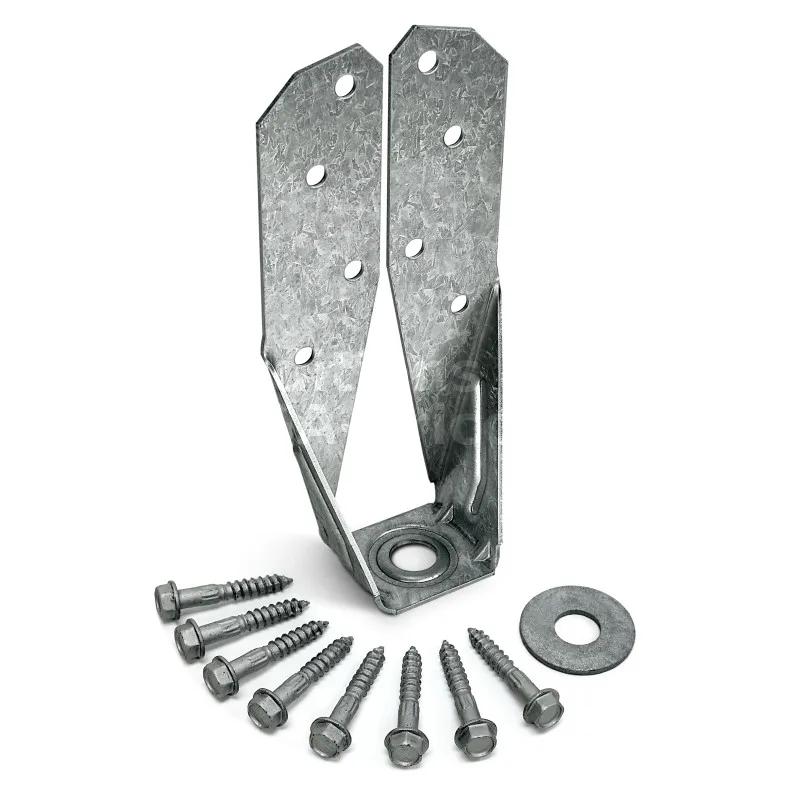

ContenuAncrage + vis SDS
-
Perçages Aile B1Ø15,5
-
Perçages Aile A8Ø6,6
-
Profondeur (E)20mm
-
Largeur (D)41mm
-
Largeur (C)82mm
Caractéristiques
Matière
- Acier pré-galvanisé,
- Revêtement Zpro®,
- Epaisseur 2 mm
Fixations
- Finition Zpro pouvant être utilisée en extérieur protégé,
- Fourni en kit avec vis SDS,
- Permet de reprendre des efforts modérés en soulèvement / traction.
Domaines d’utilisation
- Terrasses...
Données techniques

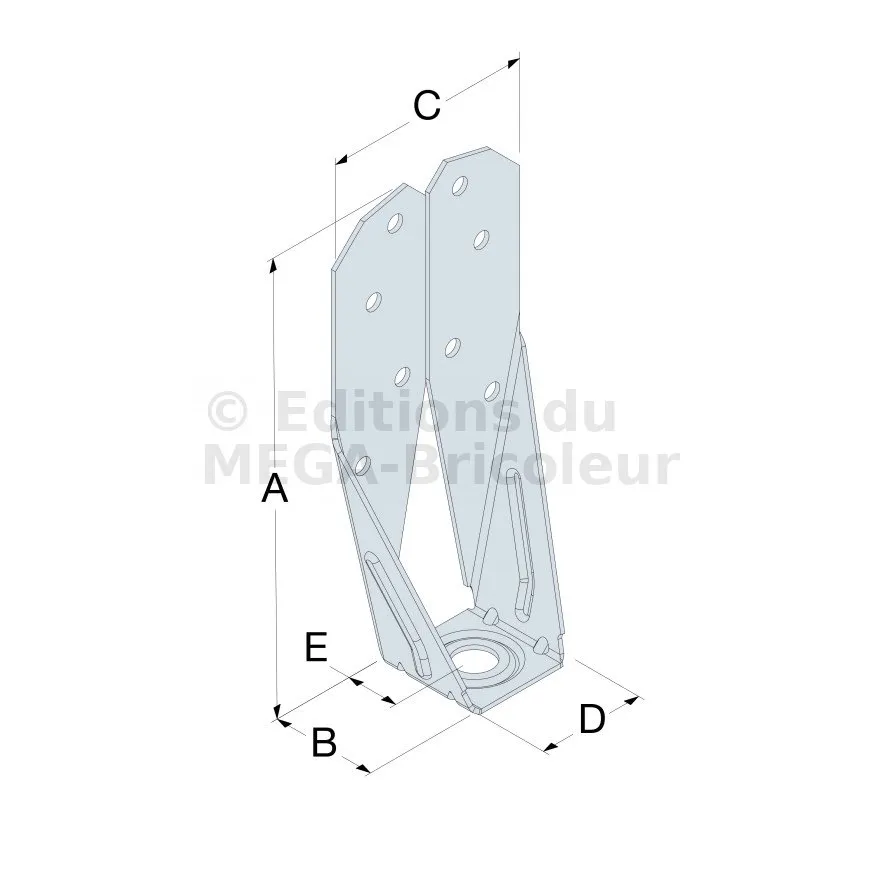

Dimensions
2007 - Siphon échangeur. Récupérateur de chaleur simple : le tuyau d’eau froide à préchauffer circule à l’intérieur d’un tuyau en cuivre dans lequel s’écoule l’eau de la douche (encore chaude). A droite : encrassement du tuyau d’eau de douche.
© JF Printanier
| Références | Dimensions [mm] | |||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Perçages Aile A | Perçages Aile B | |
| Ø 6,6 | Ø 15,5 | |||||||
| DTT2Z | 176 | 41 | 82 | 41 | 20 | 2 | 8 | 1 |
Valeurs caractéristiques
2008 - Bricolsec. Récupérateur de chaleur simple : le tuyau d’eau froide à préchauffer est soudé le long d’un tuyau en cuivre dans lequel s’écoule l’eau de la douche (encore chaude).
© http://bricolsec.canalblog.com (gauche), H. Durou (droite)
| Références | Fixations | Valeurs Caractéristiques [kN] | ||||||
|---|---|---|---|---|---|---|---|---|
| Montant | Béton | |||||||
| Qté | Type | Qté | Ø [mm] | R2,K | Déplacement à la charge [mm] | |||
| DTT2Z | 8 | SDS25112 | 1 | 12 | 12.3 | 10 | ||
