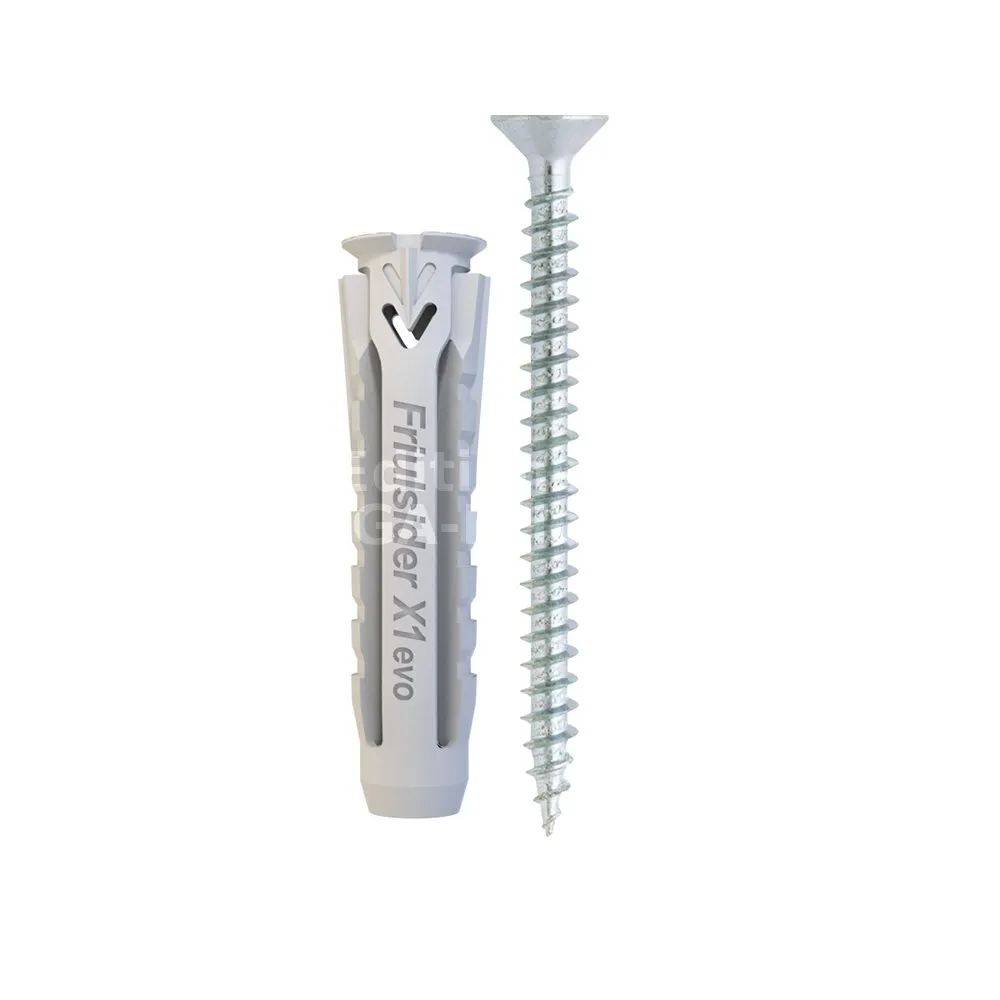

Cheville avec vis bois agglo

La cheville nylon universelle X1 evo, permet une fixation optimale d’éléments sur tous types de supports plein ou creux, notamment sur plaque de plâtre. Avec tous types de vis : vis filetage bois, vis filetage pas métrique. Avec un maintien large et stable grâce au 4 segments formant une rosace en arrière face du support lors de la pose.

Produit	Dispo	Prix TTC
Cheville avec vis bois agglo - Réf. 60071B0603000 Diamètre : 6mm		7€⁶⁰ HT / Boite de 100 pièces (9.12 € TTC)
Cheville avec vis bois agglo - Réf. 60071B0804000 Diamètre : 8mm		7€²⁰ HT / Boite de 50 pièces (8.64 € TTC)
Cheville avec vis bois agglo - Réf. 60071B1005000 Diamètre : 10mm		4€⁹² HT / Boite de 25 pièces (5.90 € TTC)

Caractéristiques

Matière

Cheville : nylon.

Avantages

4 segments, se déployant à la pose permettant ainsi un maintien stable et une résistance accrue,
Expansion uniforme augmentant la résistance de la cheville,
Colerette rétractable, permettant à la cheville d’être posée à travers l’élément à fixer pré-positionné,
Colerette fine, permettant une pose à fleur du support,
Ailes anti-rotation,
Forme conique et ailes sous tête, permettant un excellent maintien de la cheville même si le perçage est irrégulier,
Nylon flexible : la cheville peut être disposé à la main et le couple de vissage est réduit.

Application

Domaines d’utilisation

Menuiserie,
Installation électrique et de plomberie.

Supports

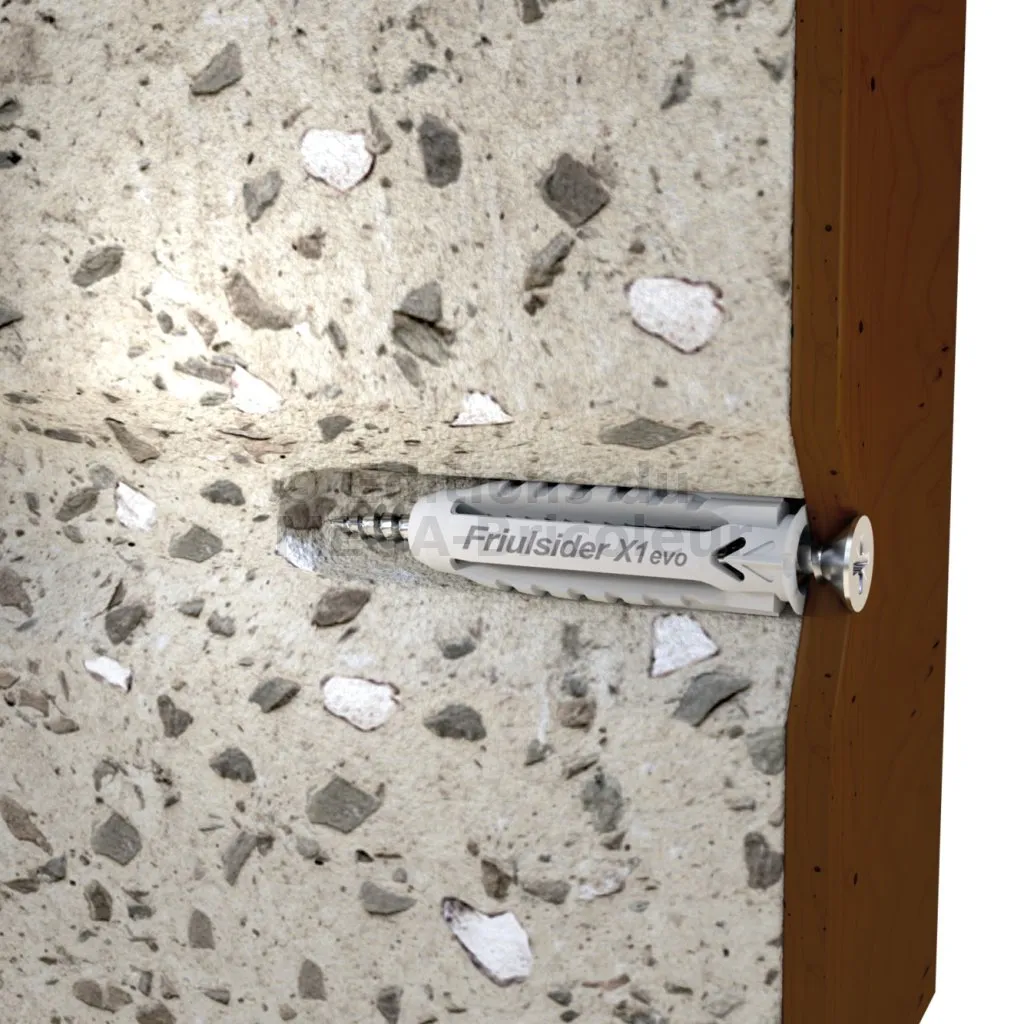

Béton non fissuré,

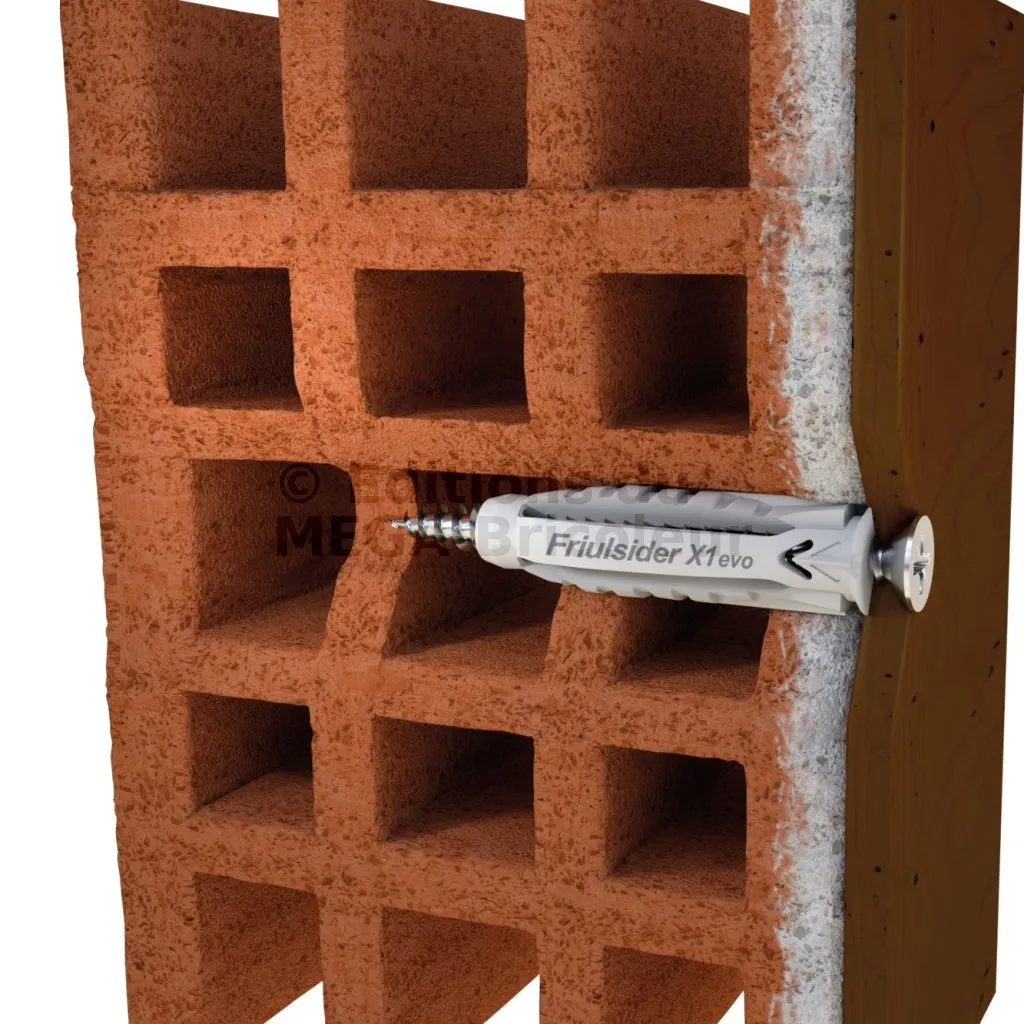

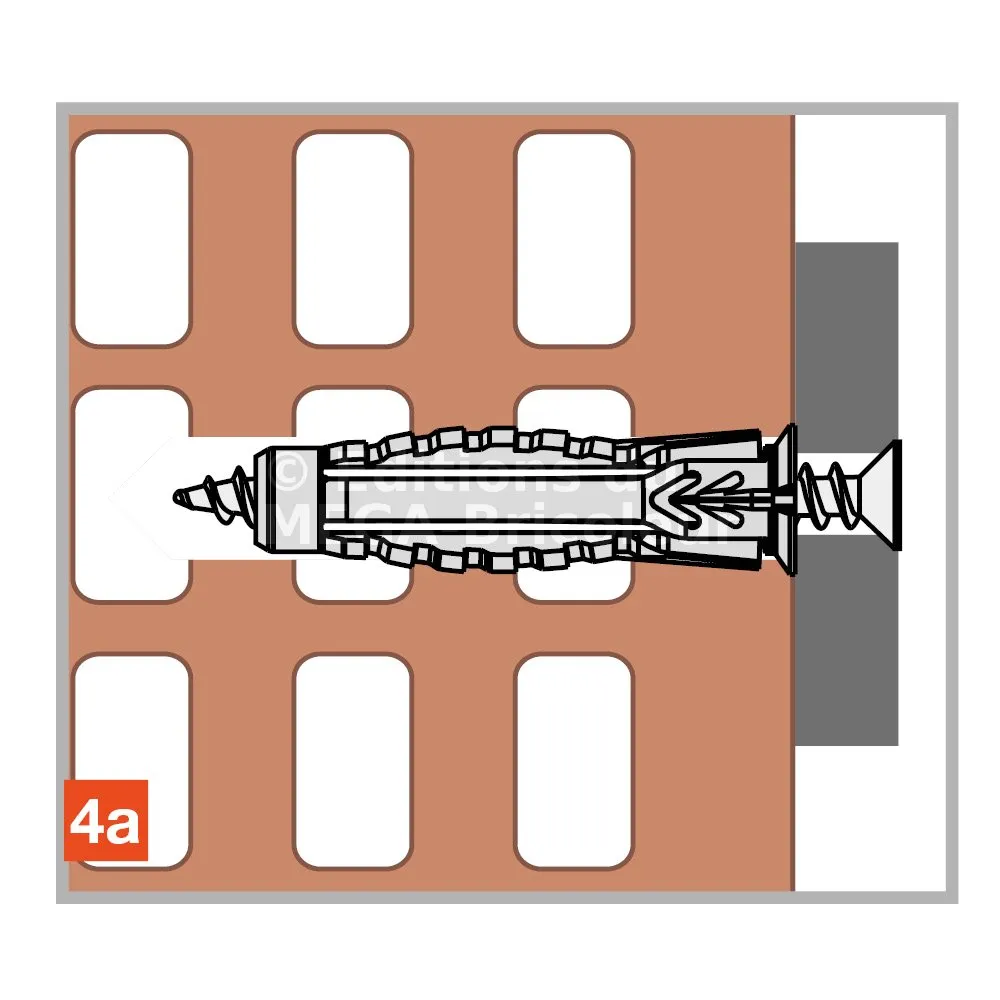

Maçonnerie pleine ou creuse,
Béton cellulaire,
Pierre naturelle,
Plaque de plâtre.

Données techniques

Dimensions

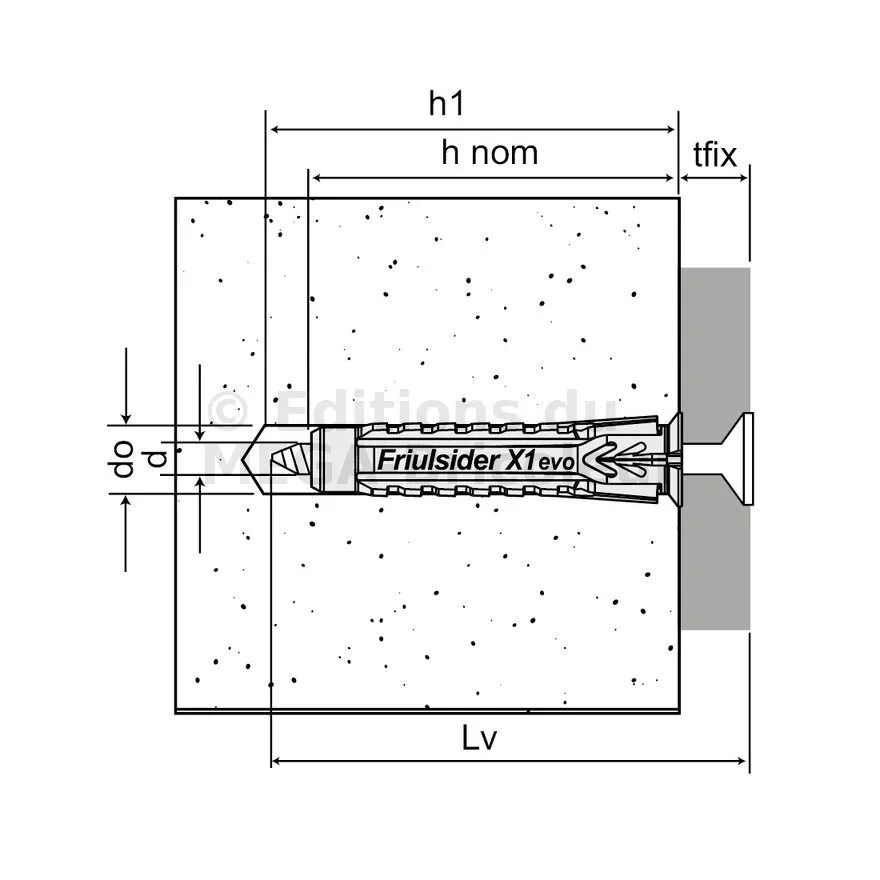

Références		Dimensions [d0xL] [mm]	Ep. pce à fixer [tfix] [mm]	Ø vis [d] [mm]	Longueur vis [Lv] [mm]
60071B0603000	X1 evo	Ø6x30	5	4.5	40
60071B0804000	X1 evo	Ø8x40	5	5	50
60071B1005000	X1 evo	Ø10x50	5	6	60

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Mise en oeuvre

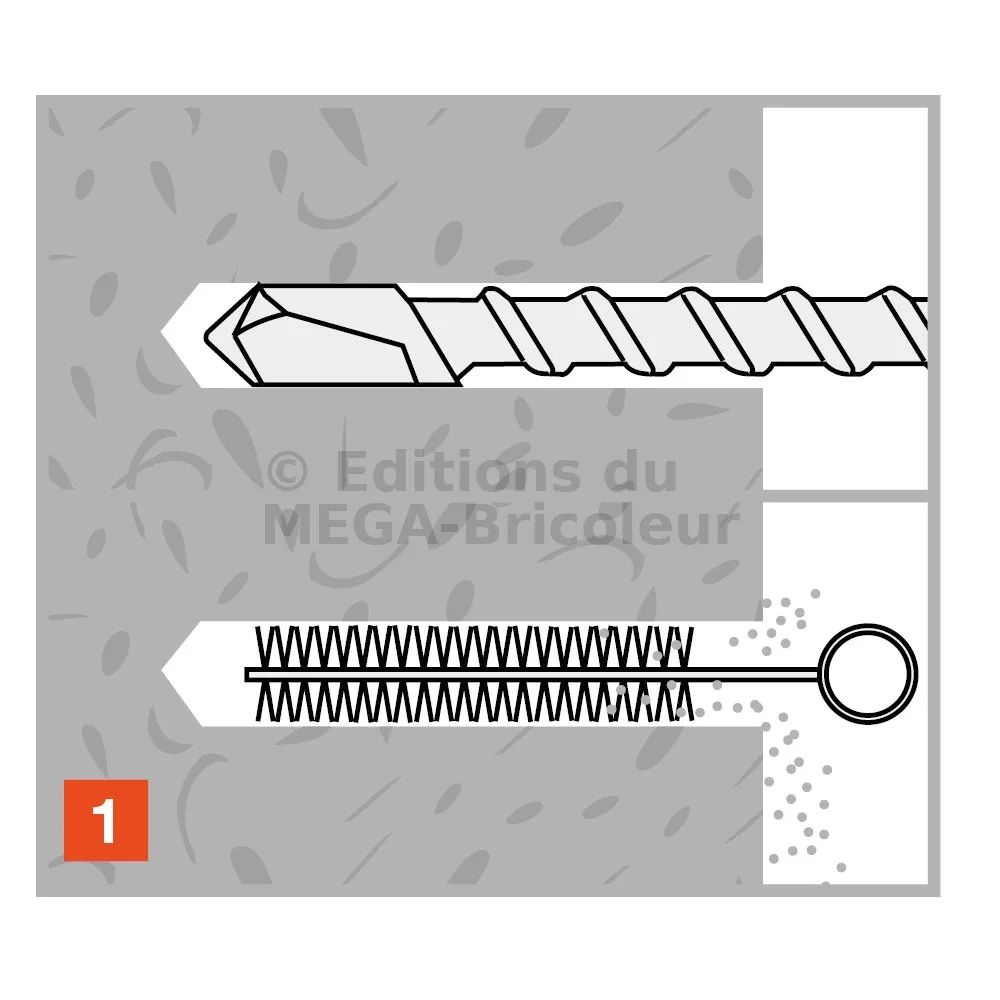

Percez le support, puis nettoyez-le

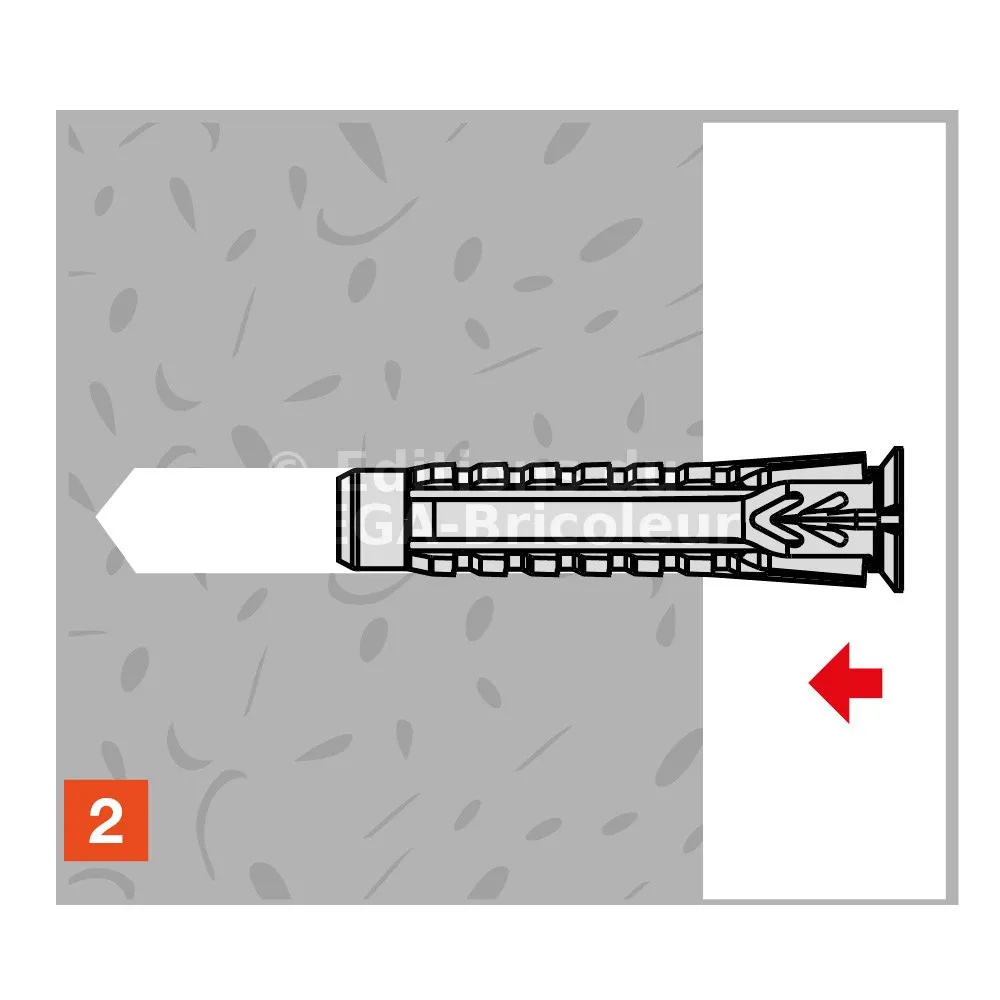

Insérez la cheville

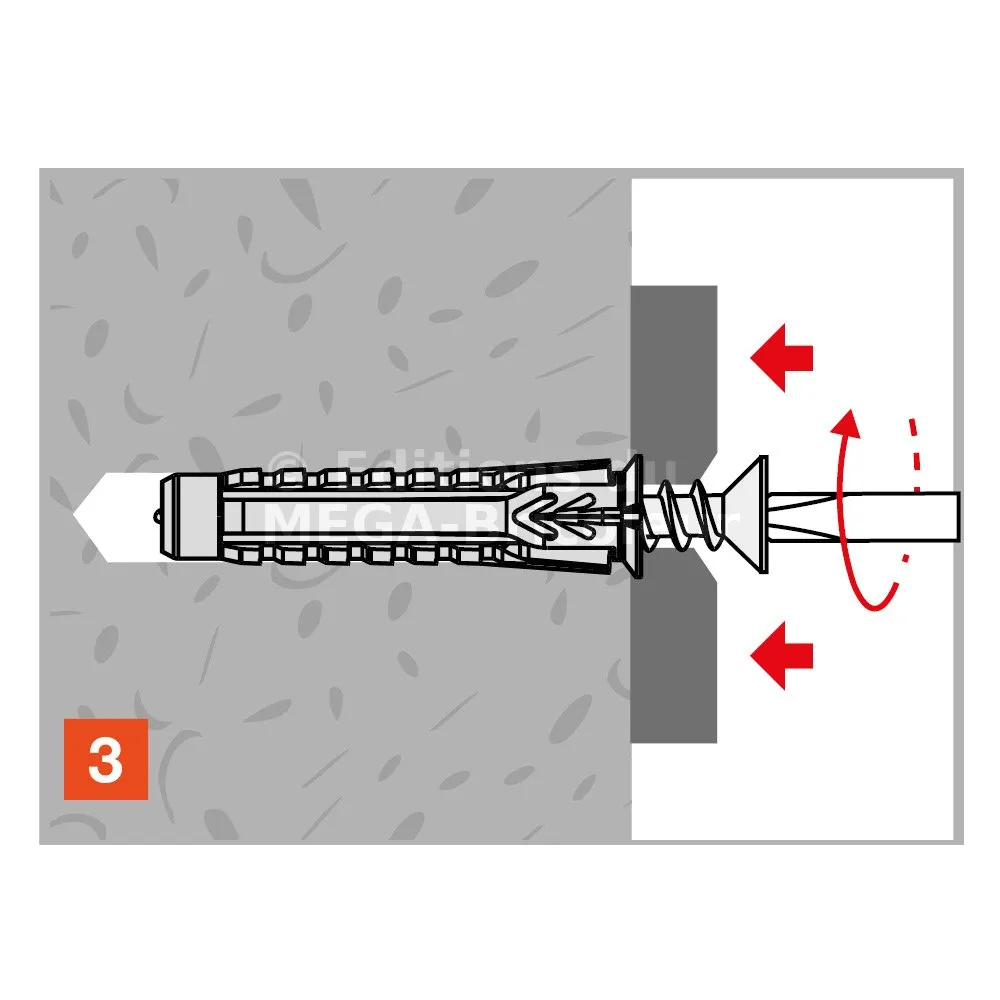

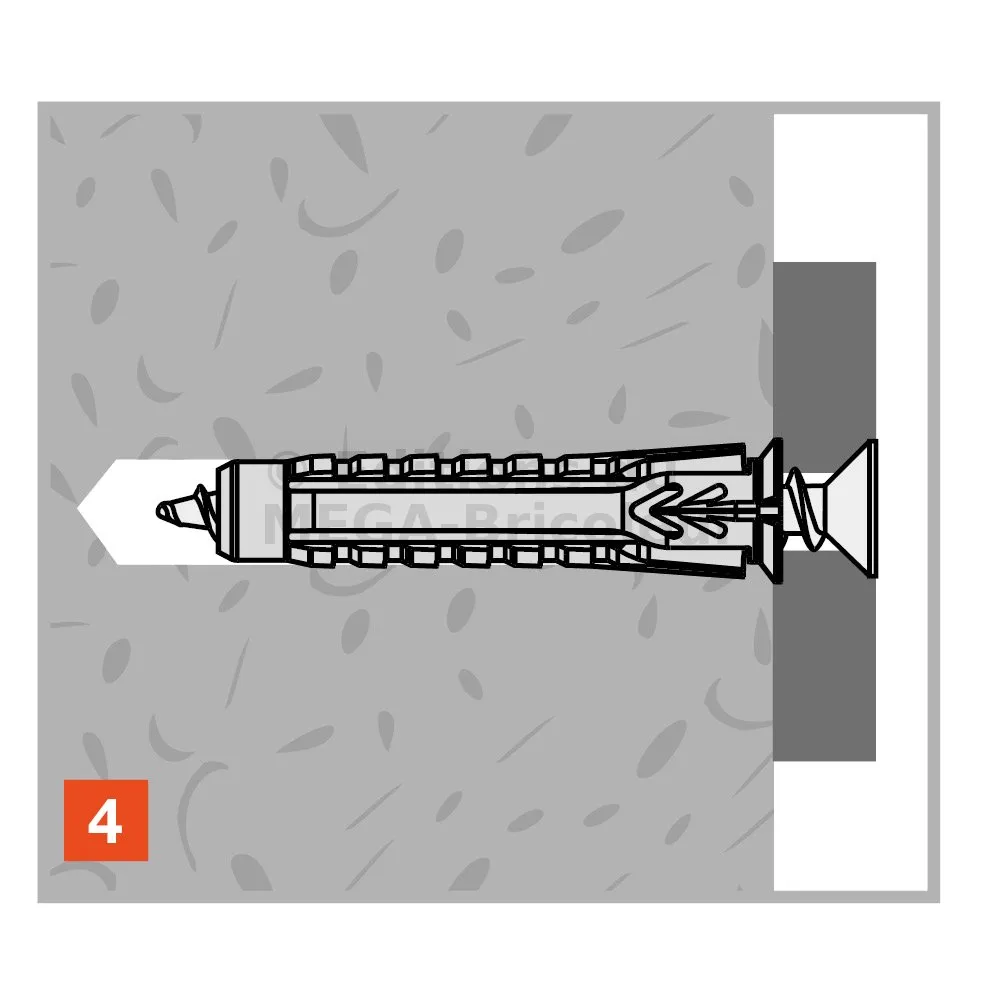

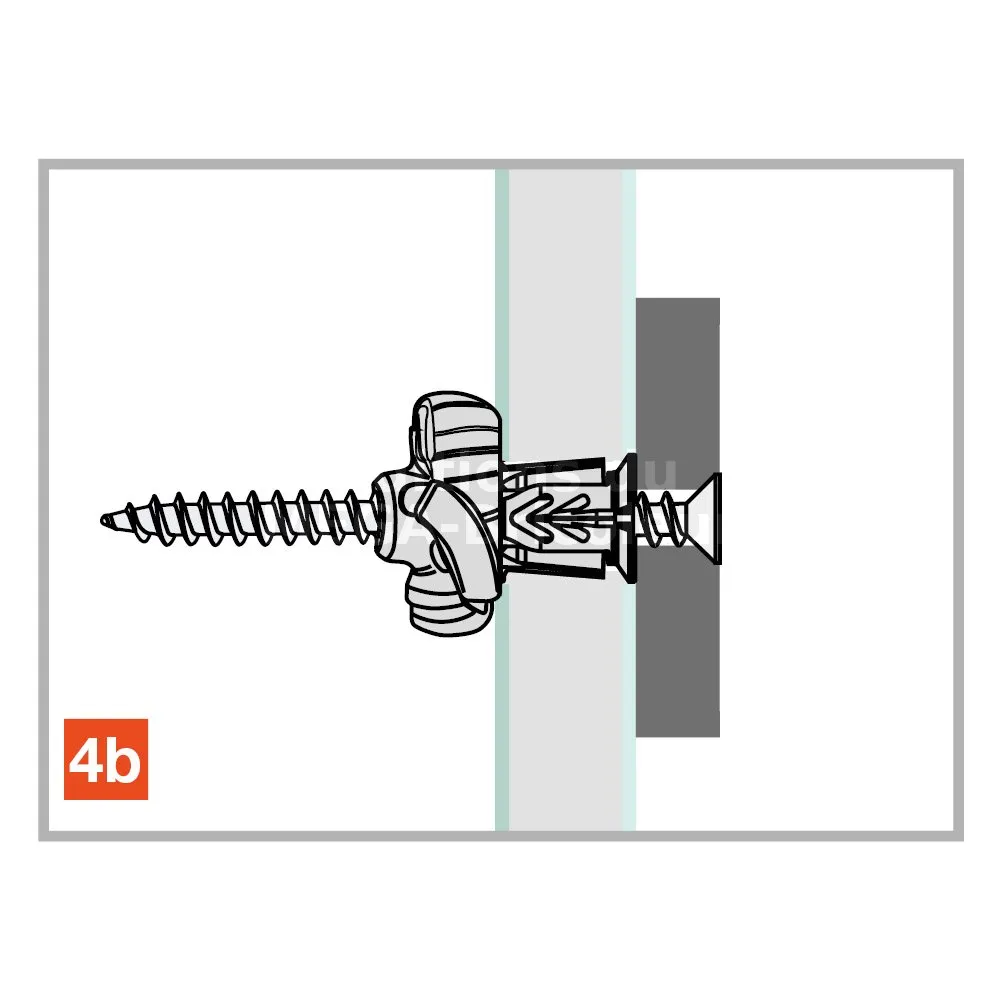

Serrez la vis

Ancrage unique grandes distances d’espacement ancrage et bord

Cheville				Ø6x30						Ø8x40						Ø10x50
Prof. de perçage		h1	mm	40						50						60
Prof. d’ancrage nom.		hnom	mm	30						40						50
Diamètre de perçage		d0	mm	6						8						10
Diamètre et type de vis		d	mm	Aggl. Ø4	Aggl. Ø4,5	Aggl. Ø5	Bois Ø4	Bois Ø5	Métr. M4	Aggl. Ø4,5	Aggl. Ø5	Aggl. Ø6	Bois Ø5	Bois Ø6	Métr. M5	Aggl. Ø6	Aggl. Ø8	Bois Ø6	Bois Ø7	Bois Ø8	Métr. M6
Béton C20/C25(2)	Traction	Nrd	kN	0,12	0,22	0,35	0,21	0,46	0,17	0,26	0,49	0,73	0,56	0,84	0,35	0.70	1.65	0.87	1.74	1.74	0.70
	Traction	N	kN	0,09	0,16	0,25	0,15	0,33	0,12	0,19	0,35	0,52	0,40	0,60	0.25	0.50	1.18	0.62	1.24	1.24	0.50
	Cisaill.	Vrd	kN	0,25	0,32	0,63	0,32	0,70	0,32	0,35	0,70	1,05	0,70	1,12	0.42	1.00	1.54	1.05	1.54	1.96	0.84
	Cisaill.	V	kN	0,18	0,23	0,45	0,23	0,50	0,23	0,25	0,50	0,75	0,50	0,80	0,30	0.70	1.10	0.75	1.10	1.40	0.60
Brique pleine(2)	Traction	Nrd	kN	0,15	0,25	0,42	0,27	0,45	0,21	0,21	0,36	0,78	0,59	1,00	0,49	0.84	1.75	1.12	1.75	2.24	1.00
	Traction	N	kN	0,11	0,18	0,30	0,19	0,32	0,15	0,15	0,26	0,56	0,42	0,70	0,35	0.60	1.25	0.80	1.25	1.60	0.70
	Cisaill.	Vrd	kN	0,25	0,32	0,63	0,32	0,70	0,32	0.28	0.49	1.05	0.70	1.26	0.56	1.12	1.54	1.40	1.54	1.96	1.12
	Cisaill.	V	kN	0,18	0,23	0,45	0,23	0,50	0,23	0.20	0.35	0.75	0.50	0.90	0.40	0.80	1.10	1.00	1.10	1.40	0.80
Brique creuse(3)	Traction	Nrd	kN	0,11	0,17	0,21	0,18	0,25	0,15	0.21	0.29	0.39	0.38	0.56	0.30	0.36	0.70	0.50	0.77	0.85	0.49
	Traction	N	kN	0,08	0,12	0,15	0,13	0,18	0,11	0.15	0.21	0.28	0.27	0.40	0.21	0.26	0.50	0.36	0.55	0.61	0.35
	Cisaill.	Vrd	kN	0,17	0,28	0,41	0,28	0,45	0,28	0.24	0.35	0.46	0.45	0.63	0.37	0.44	0.81	0.59	0.85	0.98	0.58
	Cisaill.	V	kN	0,12	0,20	0,29	0,20	0,32	0,20	0.18	0.25	0.33	0.32	0.45	0.26	0.32	0.58	0.42	0.60	0.70	0.41
Double brique creuse UNI(3)	Traction	Nrd	kN	0,12	0,17	0,25	0,19	0,33	0,15	0.21	0.29	0.42	0.38	0.56	0.35	0.39	0.72	0.59	0.79	0.88	0.52
	Traction	N	kN	0,09	0,12	0,18	0,14	0,24	0,11	0.15	0.21	0.30	0.27	0.40	0.25	0.28	0.51	0.42	0.56	0.63	0.37
	Cisaill.	Vrd	kN	0,18	0,31	0,42	0,28	0,56	0,28	0.28	0.35	0.48	0.45	0.67	0.42	0.50	0.81	0.70	0.88	1.08	0.61
	Cisaill.	V	kN	0,13	0,22	0,30	0,20	0,40	0,20	0.20	0.25	0.34	0.32	0.48	0.30	0.36	0.58	0.50	0.63	0.77	0.44
Plaque de plâtre 12.5 mm	Traction	Nrd	kN	0,07	0,07	0,07	0,07	0,07	0,07	0.11	0.11	0.11	0.11	0.11	0.14	0.14	0.14	0.14	0.14	0.14	0.14
	Traction	N	kN	0,05	0,05	0,05	0,05	0,05	0,05	0.08	0.08	0.08	0.08	0.08	0.08	0.10	0.10	0.10	0.10	0.10	0.10
	Cisaill.	Vrd	kN	0,10	0,10	0,10	0,10	0,10	0,08	0.14	0.14	0.14	0.14	0.14	0.14	0.17	0.17	0.17	0.17	0.17	0.17
	Cisaill.	V	kN	0,07	0,07	0,07	0,07	0,07	0.06	0.10	0.10	0.10	0.10	0.10	0.10	0.12	0.12	0.12	0.12	0.12	0.10
Béton cellulaire(2)	Traction	Nrd	kN	0,07	0,08	0,12	0,11	0,14	0,12	0.15	0.21	0.26	0.24	0.26	0.25	0.35	0.42	0.35	0.42	0.42	0.39
	Traction	N	kN	0,05	0,06	0,09	0,08	0,10	0,09	0.11	0.15	0.19	0.17	0.19	0.18	0.25	0.30	0.25	0.30	0.30	0.28
	Cisaill.	Vrd	kN	0,11	0,14	0,17	0,14	0,18	0,17	0.18	0.28	0.31	0.28	0.32	0.31	0.42	0.49	0.42	0.49	0.49	0.45
	Cisaill.	V	kN	0,08	0,10	0,12	0,10	0,13	0,12	0.13	0.20	0.22	0.20	0.23	0.22	0.30	0.35	0.30	0.35	0.35	0.32
Distance du bord(4		C	mm	55						70						90
Entraxe(4)		S	mm	55						60						75
