Sabot à ailes extérieures - Inox A4 - Réf. SAEX250/1.5X

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition estimée dans 10 jours.
20€00
  HT  / Sabot
(24.00 € TTC)

  • Référence
    SAEX250/1.5X
  • Fabrication
    Française
  • Matériau
    Acier inoxydable A4 (316L) suivant NF EN 10088
  • Marque
    SIMPSON Strong-Tie

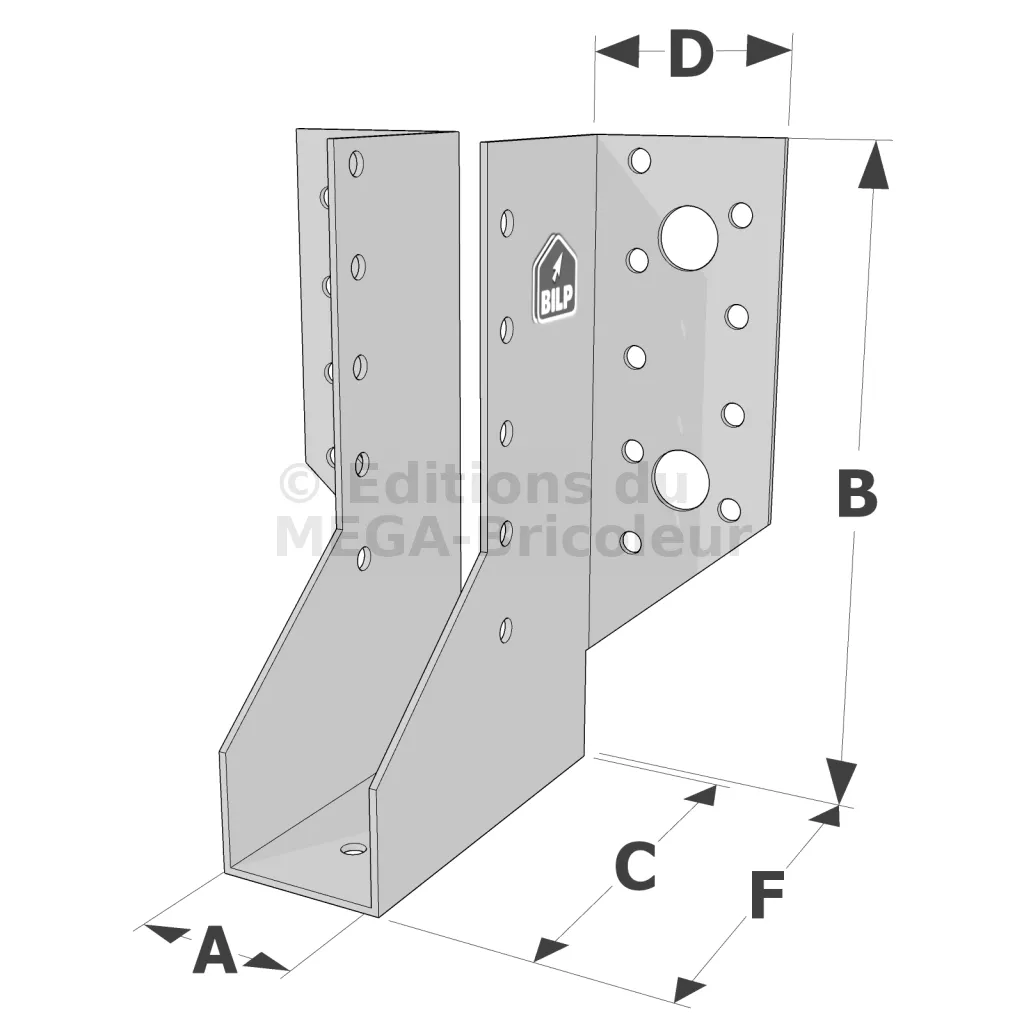

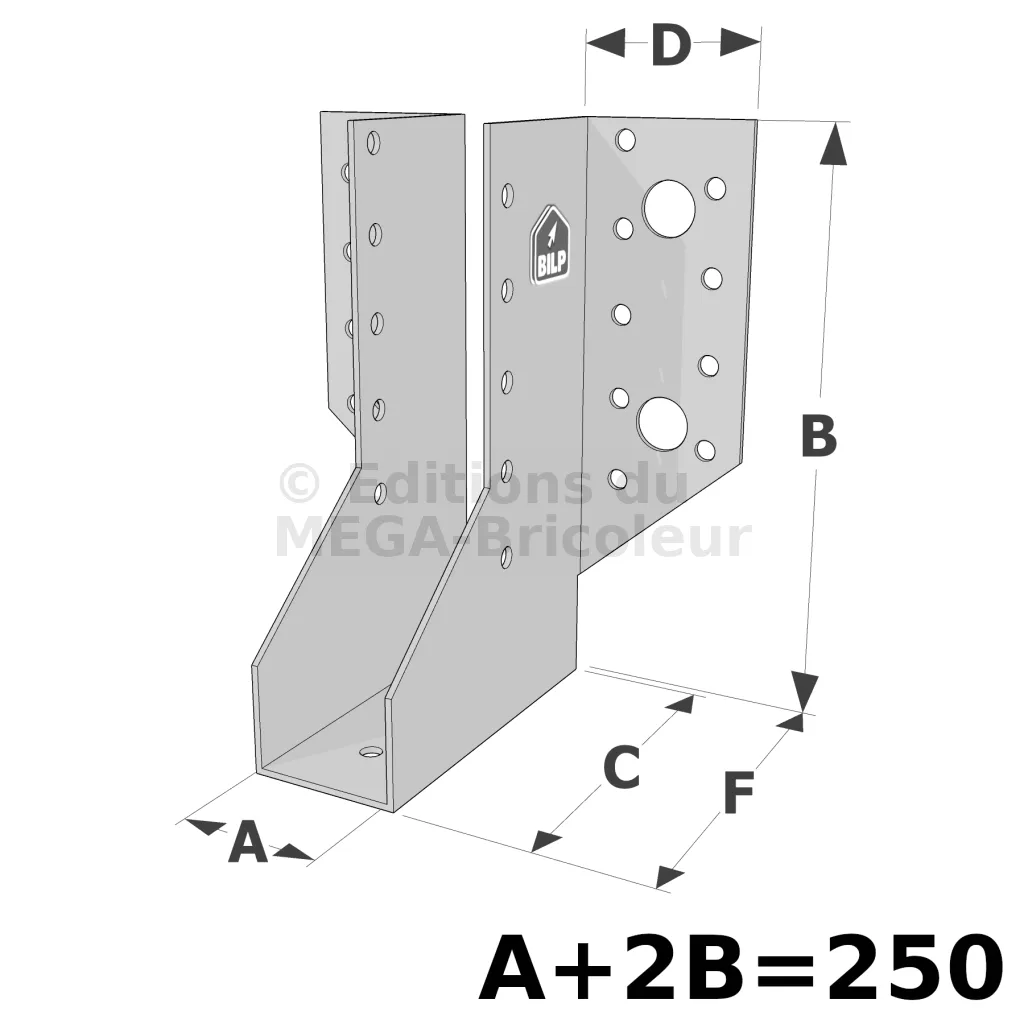

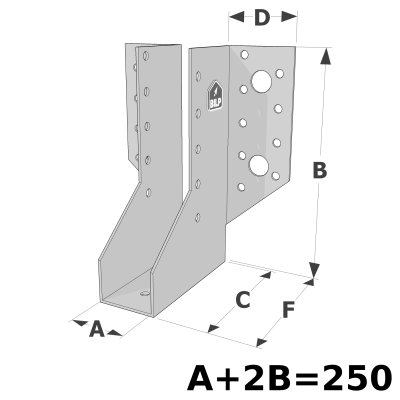

  • Hauteur (B)
    (250- Largeur (A))/2
  • Profondeur (C)
    84mm
  • Epaisseur
    1.5mm
  • Perçages sur porteur Ø5 [mm]
    12
  • Perçages sur porté Ø5 [mm]
    7

Sabot à aile extérieure - INOX A4

Le sabot à ailes extérieures SAEX est un sabot inox préconisé pour la classe de service 3 et dans les ambiances contrôlées comme les cuisines et les laboratoires.

Caractéristiques

Matière

  • Acier inoxydable A4 (316L) suivant NF EN 10088.

Avantages

  • Grande résistance à la corrosion,
  • Permet une utilisation en milieu agressif type bord de mer.

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé, béton, acier
  • Porté : bois massif, bois composite, bois lamellé-collé

Domaines d’utilisation

  • Solives, pannes,
  • Poutres lisses et montants de bardage,
  • Butées de chevrons,
  • Renforcement d’assemblages existants...

Données techniques

Développés et largeurs

RéférencesDéveloppé [mm]Largeur [mm]Profondeur [mm]
Min. Max.
SAEX250 250 24 80 84
SAEX300 300 24 80 84
SAEX340 340 24 80 84
SAEX380 380 24 120 84
SAEX440 440 24 120 84
SAEX500 500 24 120 84

Valeurs caractéristiques - Connexion BOIS SUR BOIS - avec vis connecteur SSH

RéférencesValeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH
Fixations R1.k R2.k R3.k R4.k
Qté Type Qté Type CNA4.0x35S CNA4.0x40S CNA4.0x50S CNA4.0x60S CNA4.0x35S CNA4.0x40S CNA4.0x50S CNA4.0x60S CNA4.0x35S CNA4.0x40S CNA4.0x50S CNA4.0x60S CNA4.0x35S CNA4.0x40S CNA4.0x50S CNA4.0x60S
SAEX250/1.5X 2 SSH10.0x40S 7 CNA* 7 7.1 7.2 7.2 6.9 7.1 7.2 7.2 2 2.2 2.7 3.1 5 5 5 5
SAEX300/1.5X 4 SSH10.0x40S 10 CNA* 11 11 11 11 11 11 11 11 3.2 3.5 4.1 4.7 10 10 10 10
SAEX340/1.5X 4 SSH10.0x40S 12 CNA* 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 3 3.2 3.7 4.2 10 10 10 10
SAEX380/1.5X 4 SSH10.0x40S 12 CNA* 12.3 12.3 12.3 12.3 12.3 12.3 12.3 12.3 2.6 2.8 3.2 3.7 10 10 10 10
SAEX440/1.5X 4 SSH10.0x40S 15 CNA* 13.3 13.3 13.3 13.3 13.3 13.3 13.3 13.3 2.6 2.8 3.1 3.4 10 10 10 10
SAEX500/1.5X 6 SSH10.0x40S 18 CNA* 19.4 19.4 19.4 19.4 19.4 19.4 19.4 19.4 3.2 3.4 3.8 4.1 15 15 15 15

La traction transversale doit être vérifiée par l’utilisateur et car elle peut être prépondérante.
Ces valeurs sont valides si les distances minimum de SSH ci-dessous sont respectées :

VisDistance min de rive chargée a2,tDistance min de rive non chargée a2,c
SSH10.0 50 40
SSH12.0 80 40

Pour des distances plus faibles, se référer à l’ETA-06/0270 et l’EN1995.
