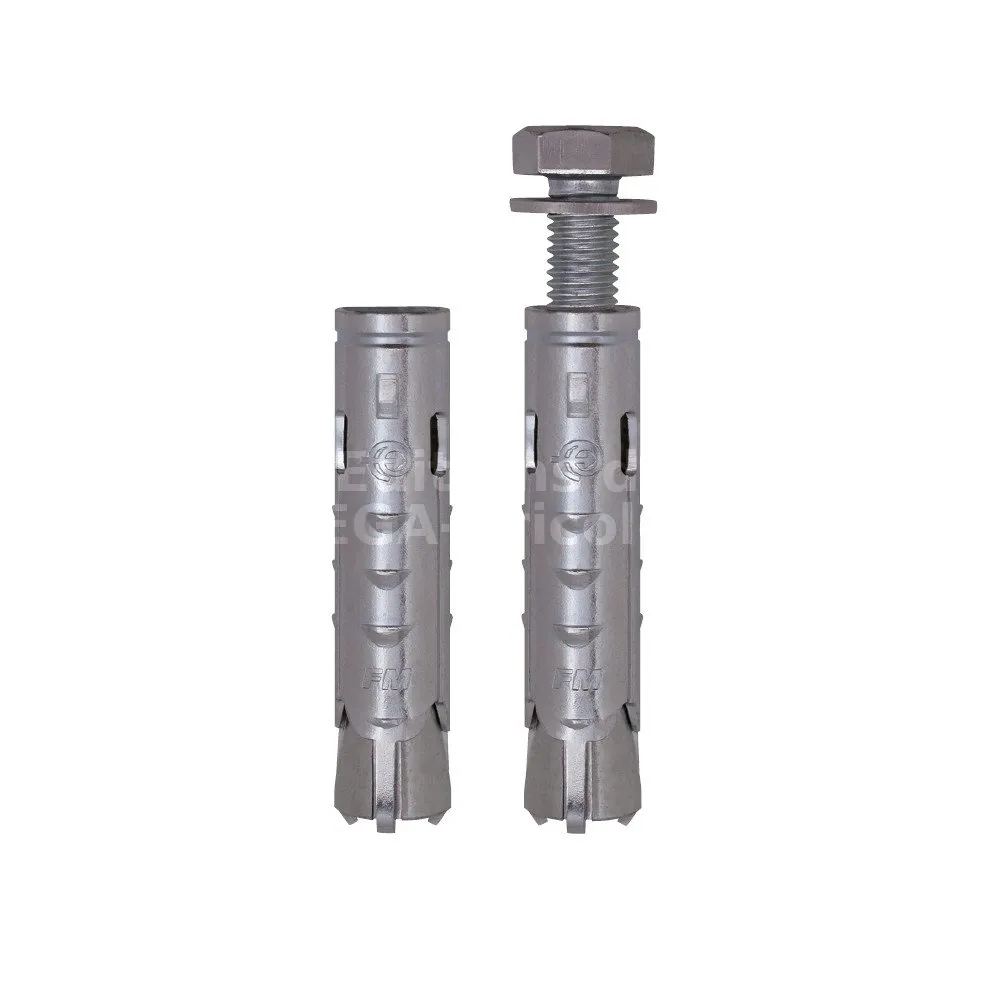

Cheville métallique femelle charge lourde FM-MP3 evo A4

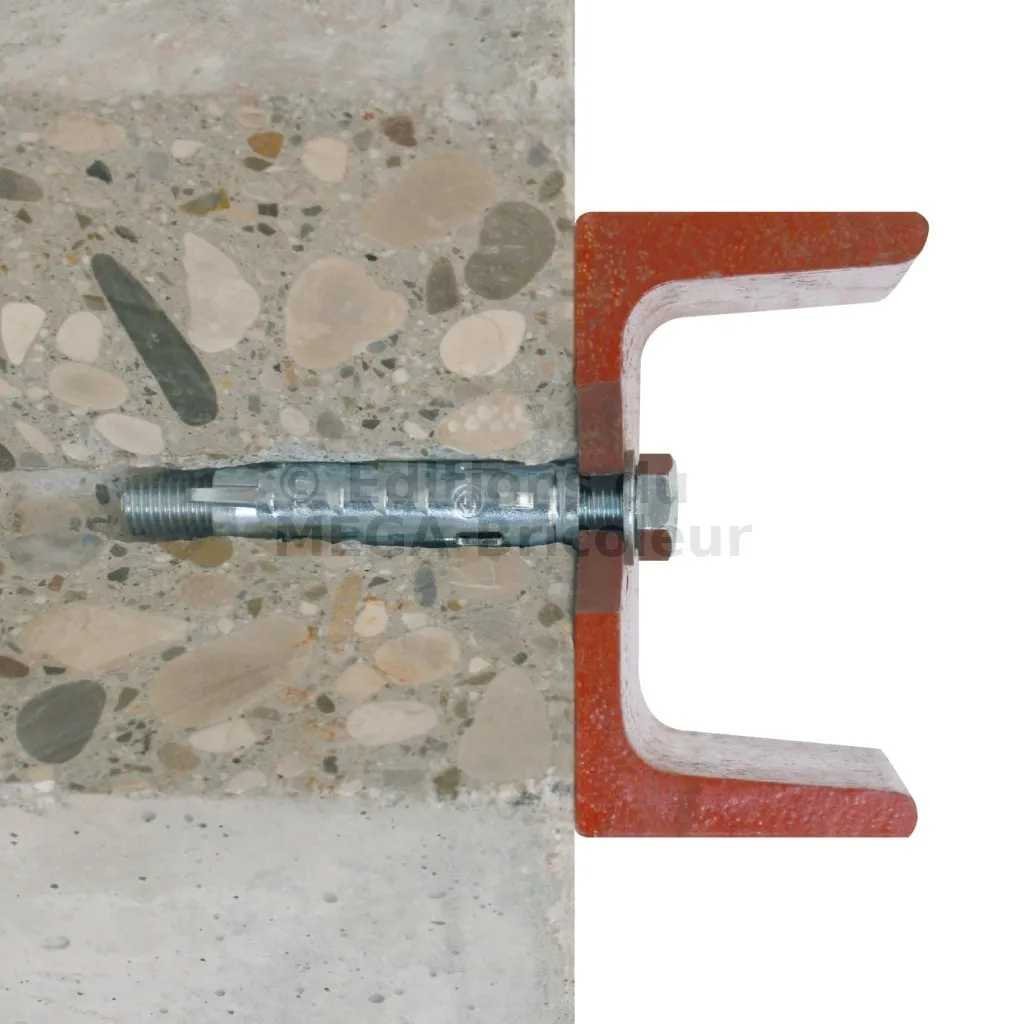

La cheville métallique FM-MP3 evo A4 à manchon à expansion par vissage 3 segments, convient dans le cadre de la fixations d’éléments pour le transfert de charges lourdes, dans de multiples supports : béton fissuré ou non, support plein ou creux.
Cette cheville en acier Inoxydable A4 permet une utilisation en extérieur en atmosphère corrosive.
Cheville métallique femelle charge lourde INOX
Application
Domaines d’utilisation
- Garde-corps,
- Barrières de sécurité,
- Equipements, applications non structurelles multiples.
Supports
- Béton fissuré et non fissuré,
- Pierre,
- Brique pleine,
- Brique alvéolaire (compatibilité à vérifier).
Matière
Acier Inoxydable A4
Avantages
- Cheville métallique universelle, adaptée même pour les maçonneries creuses,
- Corps monobloc, avec un système exclusif de maintien de cône,
- Résistance au feu R120.
Dimensions

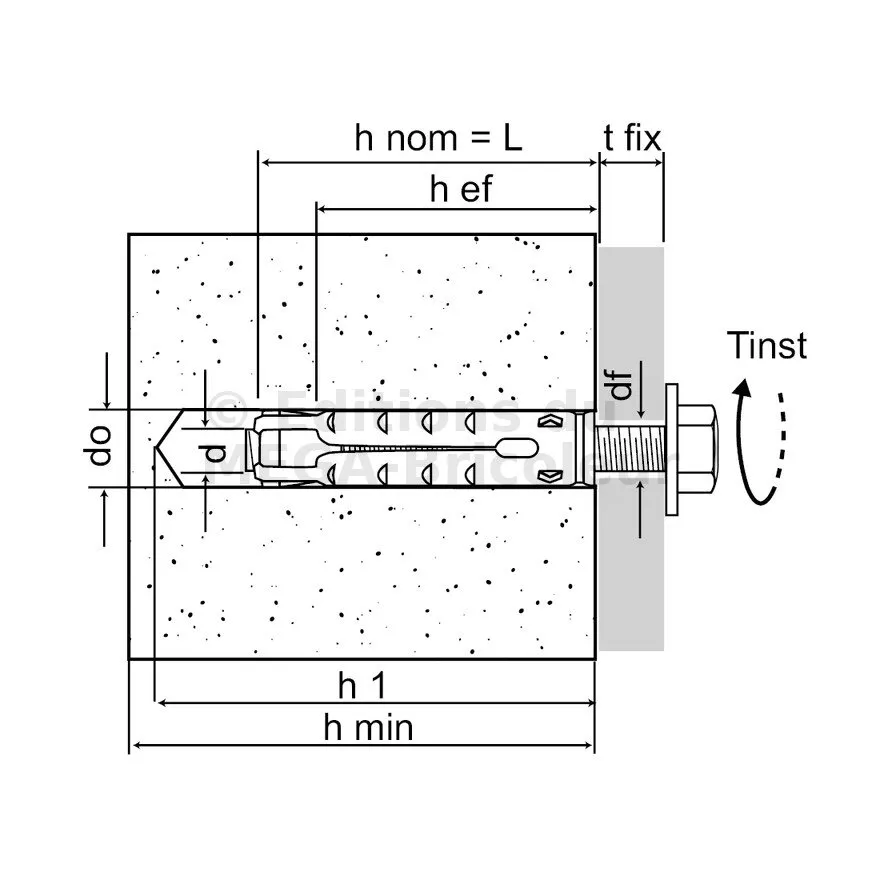

Dimension cheville avec vis tête hexagonale
| Références | Référence | Dimensions [ØxL] [mm] | Dimensions de la vis hexagonale [ØxL] [mm] | Ep. max [tfix] pce à fixer [mm] | Ø perçage [d0] | Profondeur mini perçage [h1] | Profondeur d’ancrage nominale [hnom] | Profondeur d’ancrage mini [hef] | Ø perçage pce à fixer [df] | Ep. mini [hmin] support | Longueur filetage [Lv] | Couple de pose [Tinst] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7330101205000 | FM-MP3 evo A4 | 12x50 | M8x60 | 10 | 12 | 70 | 50 | 43 | 10 | 100 | 60 | 15 |
| 7330101506000 | FM-MP3 evo A4 | 15x60 | M10x80 | 20 | 15 | 80 | 60 | 50 | 12 | 100 | 80 | 30 |
| 7330101808000 | FM-MP3 evo A4 | 18x80 | M12x100 | 20 | 18 | 100 | 80 | 69 | 14 | 140 | 100 | 50 |
Valeurs de calcul - Cheville isolée - Sans distance au bord
| Résistance Design - Béton non fissuré (3) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Traction - NRd (1) | Cisaillement - NRd(1-2) | Moment de flexion | |||||||||
| Références | Référence | C20/25 [kN] | C30/37 [kN] | C40/50 [kN] | C50/60 [kN] | C20/25 [kN] | C30/37 [kN] | C40/50 [kN] | C50/60 [kN] | MRd [Nm] | |
| 7330101205000 | FM-MP3 evo A4 | 6.7 | - | - | - | 7.7 | - | - | - | 24 | |
| 7330101506000 | FM-MP3 evo A4 | 8.9 | - | - | - | 9.7 | - | - | - | 48 | |
| 7330101808000 | FM-MP3 evo A4 | 13.9 | - | - | - | 18.6 | - | - | - | 84 | |
1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
* produit certifié si mis en oeuvre avec une vis tête hexagonale DIN933 classe 8.8 et rondelle DIN120-1 (tfix = Lv - hnom)
**Non couvert par le marquage CE
