Plaque de base 1:150 - Réf. 59111
La structure de base sur laquelle sont montés les composants.
Caractéristiques
- Résistante à l’usure et aux conditions climatiques difficiles.
- Facile d’installation : conçue pour un montage rapide et sécurisé.
Instructions d’utilisation
- Toujours travailler avec les forces de torsion recommandées lorsque vous utilisez des outils d’installation des
fondations à visser (électriques et manuels). - Le raccord à baïonnette de la vis est évalué pour une force de torsion maximale de 1200 NM. Si cette valeur
est dépassée lors de l’installation, la connexion peut être endommagée

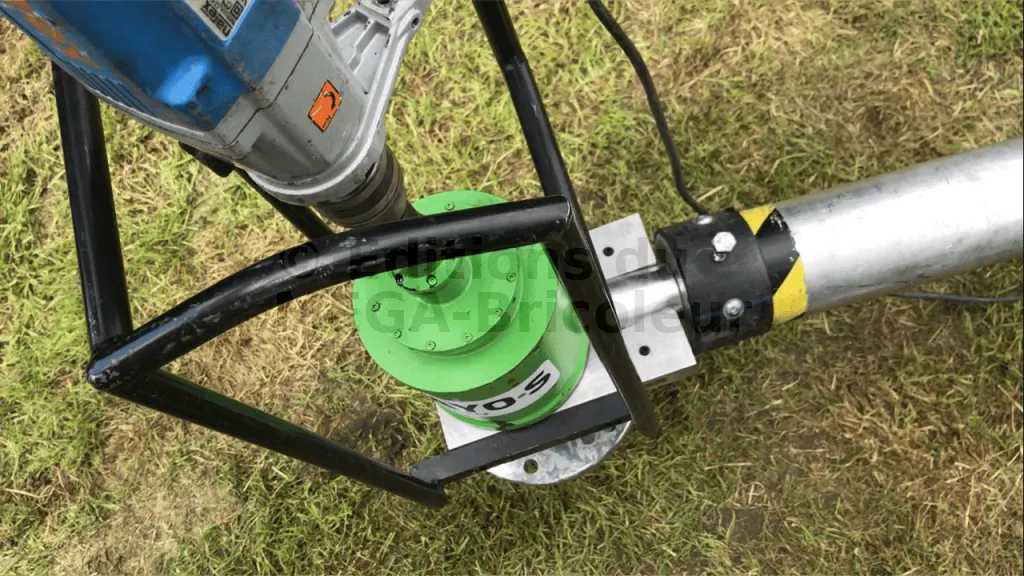

Installer la tête de vissage sur l’embout hexagonal
Faire un trou pour valider le passage de la vis,
faciliter la mise en œuvre, identifier des obstacles
Astuce : vous pouvez utiliser un foret, une tarière
mais toujours d’un diamètre inferieur à celui de
la vis
Astuce : Versez de l’eau di le sol est sec, dur
Tourner la vis manuellement dans le trou préparé
- Insérer la tête de vissage dans la vis,

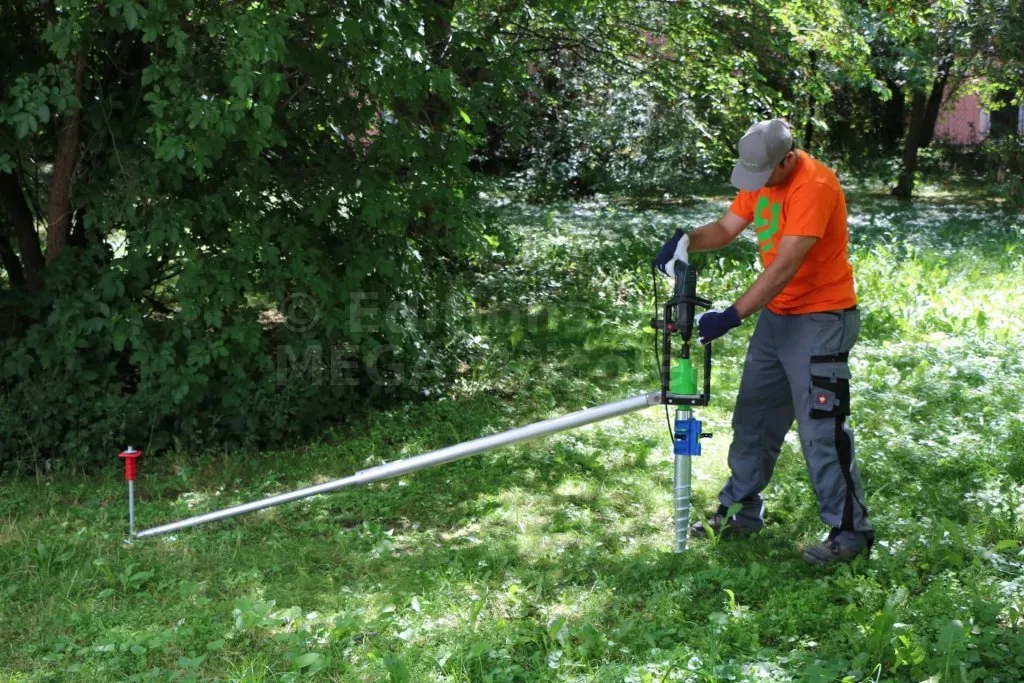

- Bloquez la jambe de force
- Vérifier la verticalité de la vis

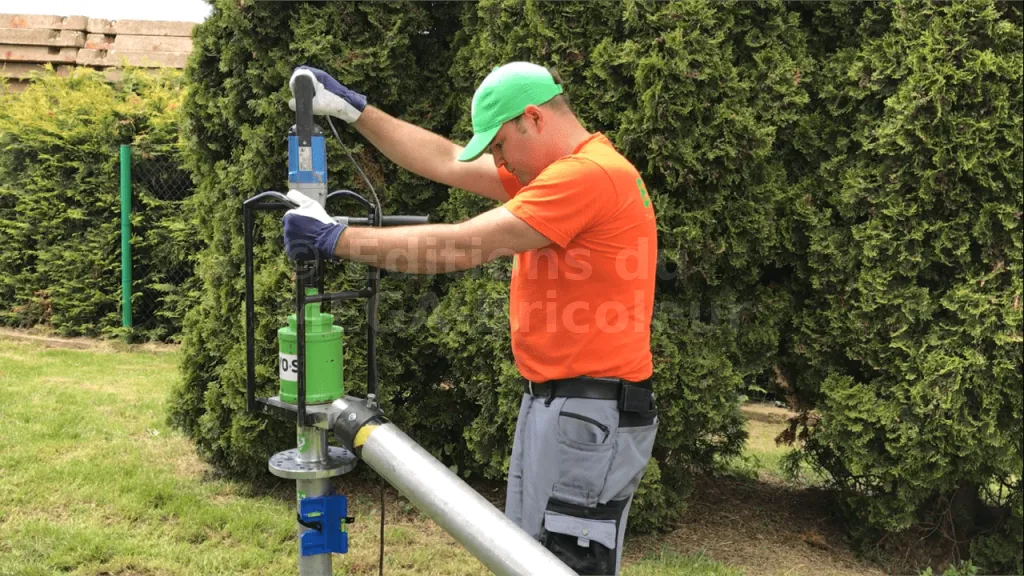

- Commencer à visser
Insérer la platine dans la vis / extension puis serrer les écrous fournis
Précautions d’installation
Avant l’installation, il est important de tester les points d’installation pour détecter d’éventuels obstacles souterrains tels que câbles, tuyaux ou autres structures. Consulter les plans architecturaux ou de constructions antérieures peut prévenir les problèmes pendant les travaux.
L’installateur est responsable de la sécurité du chantier et doit tenir compte des conditions environnementales spécifiques telles que les déplacements de sol, les zones humides, les zones hors gel, les vents forts, et autres contraintes. En cas de conditions d’installation anormales, BAYO.S se réserve le droit d’annuler toutes les garanties des produits.
