Anneau de charpente APPEL (A1)

Les anneaux de charpente type A1 entrent dans la réalisation d‘assemblages boulonnés. Ils permettent d‘augmenter la capacité de reprise de charges de l‘assemblage.

bientôt DISPO

Expédition estimée dans 10 jours.

5€³⁹

HT
soit 269.62€ pour 50 anneaux

(323.54 € TTC)

Epaisseur :
Diamètre extérieur :
Conditionnement :

Référence
Fabrication

Française
Matériau

Alliage d‘aluminium EN AC-AISI9Cu3 (Fe) selon EN 1706
Marque

SIMPSON Strong-Tie
Type

A1

Caractéristiques

Matière

Alliage d‘aluminium EN AC-AISI9Cu3 (Fe) selon EN 1706,
Épaisseur : 3,6 à 6 mm selon les modèles.

Avantages

Augmente la reprise de charge au cisaillement des boulons de charpente.

Applications

Support

Porteur : bois massif, bois composite, lamellé-collé, …
Porté : bois massif, bois composite, lamellé-collé, acier, …

Domaines d’utilisation

Tous types d‘assemblages bois/bois

Données techniques

Dimensions - Anneaux de charpente APPEL type A1

Références	Type	Dimensions des crampons
		Diamètre extérieur	Hauteur	Epaisseur	Rayon	Rondelle		Diamètre du boulon
		dc [mm]	hc [mm]	Ep. [mm]	r [mm]	Diamètre	Epaisseur	db,min [mm]	db,max [mm]
						dw [mm]	tw [mm]
A1-65-B	A1	65	30	5	50	36	3.6	12	24
A1-80-B	A1	80	30	6	50	36	3.6	12	24
A1-95-B	A1	95	30	6	60	36	3.6	12	24
A1-126-B	A1	126	30	6	60	36	3.6	12	24

Distances minimum et Valeurs caractéristiques

Références	Type	Epaisseur du bois		Distances minimum						Valeurs Caractéristiques au cisaillement
		t1 [mm]	t2 [mm]	Distance parallèlement aux fibres	Distance perpendiculairement aux fibres	Distance de rive chargé	Distance de rive non chargé	Distance de rive chargé	Distance de rive non chargé	Rv.0.k [kN]	Rv.30.k [kN]	Rv.60.k [kN]	Rv.90.k [kN]
				a1 α=0° [mm]	a2 [mm]	a3.t [mm]	a3.c α=90° [mm]	a4.t α=90° [mm]	a4.c [mm]
A1-65-B	A1	45	75	130	78	130	130	52	39	18.3	16.8	14.4	13.4
A1-80-B	A1	45	75	160	96	160	160	64	48	25	22.9	19.5	18.1
A1-95-B	A1	45	75	190	114	190	190	76	57	32.4	29.5	25	23.2
A1-126-B	A1	45	75	252	152	252	252	100.8	75.6	49.5	44.7	37.5	34.7

Les valeurs caractéristiques en cisaillement par connecteur par plan de cisaillement Rv.k est calculée suivant les distances minimales données dans ce tableau pour un bois de classe C24. Cette valeur peut être augmentée avec une classe de bois supérieure (voir coefficient k3 suivant EN1995). Cette valeur peut aussi être réduite/augmentée avec a3.t (voir coefficient k2 suivant EN1995). Dans le cas de valeurs de t1 et t2 plus faibles, se référer à l’EN1995. La valeur caractéristique de résistance en cisaillement d’un boulon n’est pas incluse et il est seulement considéré pour le serrage.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fiche technique du fabricant

Fixations

Le montage des anneaux nécessite une fraise spécifique pour réaliser une gorge circulaire suivant la forme de l‘anneau. Une fois le serrage effectué, l‘assemblage est réalisé,
Le montage d‘un boulon nécessite obligatoirement deux rondelles (voir dimensions minimum dans le tableau).

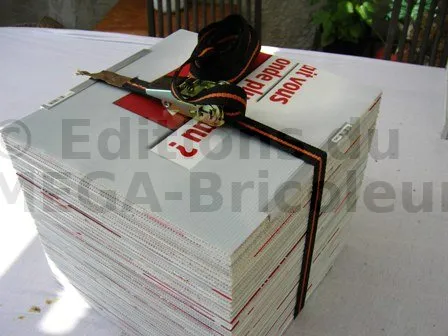

le maintien pour le collage de la cornière

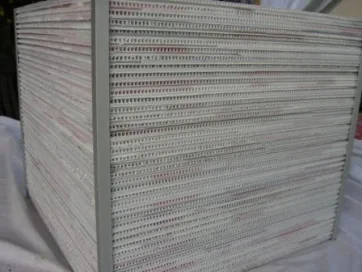

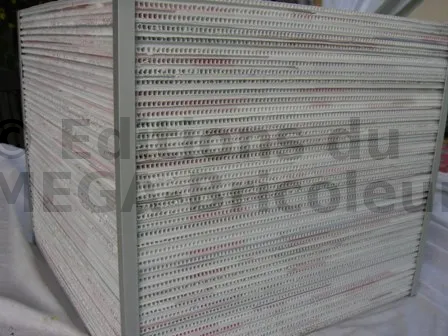

un échangeur auto construit

Installation
1. Usiner les deux éléments bois en réalisant les gorges circulaires et les perçages pour le boulon.
2. Mettre en place l’anneau.
3. Serrer les éléments bois.
4. Insérer le boulon et serrer.
