Cheville d’isolation à visser avec clou métal - faible profondeur d’ancrage - Diamètre 8mm
Ce connecteur moderne est spécialement conçu pour fixer le polystyrène et la laine minérale dans tous les matériaux de la tête, en respectant les normes de ETAG 014. Il offre l’avantage d’une faible profondeur d’ancrage et peut être utilisé en association avec la collerette d’appui TDX.
- Embout du clou en métal plastifié :
La faible conductivité thermique de 0,002 W/K améliore le transfert de chaleur dans la cloison et protège le clou contre la corrosion. - Connecteur à visser, TX-40 :
Le connecteur à visser est recommandé pour fixer les matériaux isolants, car cela garantit des paramètres de résistance élevés et facilite l’alignement avec le matériau isolant. En utilisant ces connecteurs, la charge de travail est minimisée. - Conception innovante de la gaine :
Grâce à la présence de nombreuses "poches et saillies" de colle sur la collerette d’appui et à la conception innovante de la gaine du connecteur, l’adhérence du mortier adhésif est améliorée. En outre, la collerette d’appui est plus rigide. - Petite profondeur d’ancrage :
La nouvelle zone d’expansion permet d’optimiser la résistance du connecteur tout en réduisant l’effort nécessaire et les coûts associés.
Substrat adapté

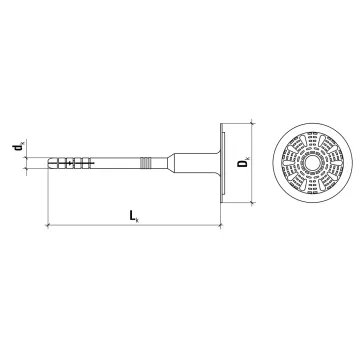

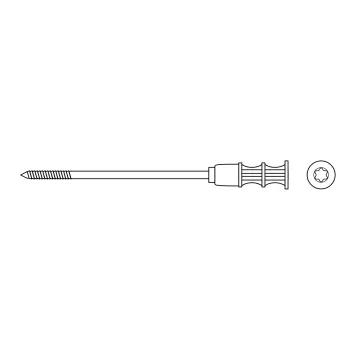

Dimensions
| Références | Dimensions | Epaisseur de l’isolation tfix [mm] | |||
|---|---|---|---|---|---|
| Bâtiments neufs | Rénovation | ||||
| ttol 10 mm de colle pris en compte | ttol 10 mm de colle pris en compte + 20 mm ancien enduit | ||||
| dk x Lk[mm] | sans fraisage | avec fraisage | sans fraisage | avec fraisage | |
| WKTHERM-S-08095(200) | 8x95 | 60/20* | 80/40* | 40 | 60/20* |
| WKTHERM-S-08115(200) | 8x115 | 80/40* | 100/60* | 60/20* | 80/40* |
| WKTHERM-S-08135(200) | 8x135 | 100/60* | 120/80* | 80/40* | 100/60* |
| WKTHERM-S-08155(200) | 8x155 | 120/80* | 140/100* | 100/60* | 120/80* |
| WKTHERM-S-08175(200) | 8x175 | 140/100* | 160/120* | 120/80* | 140/100* |
| WKTHERM-S-08195(200) | 8x195 | 160/120* | 180/140* | 140/100* | 160/120* |
| WKTHERM-S-08215(100) | 8x215 | 180/140* | 200/160* | 160/120* | 180/140* |
| WKTHERM-S-08235(100) | 8x235 | 200/160* | 220/180* | 180/140* | 200/160* |
| WKTHERM-S-08255(100) | 8x255 | 220/180* | 240/200* | 200/160* | 220/180* |
| WKTHERM-S-08275(100) | 8x275 | 240/200* | 260/220* | 220/180* | 240/200* |
| WKTHERM-S-08295(100) | 8x295 | 260/220* | 280/240* | 240/200* | 260/220* |
* pour la catégorie du substrat E (Béton cellulaire (AAC)
Résistance à la traction
| ETAG 014 catégorie du substrat | Type de substrat | Densité[kg/dm3] | Résistance caractéristique [kN] |
|---|---|---|---|
| A | Béton C12/15 | ≥ 1,80 | 1,20 |
| A | Béton C16/20-C50/60 | ≥ 2,30 | 1,50 |
| B | Brique céramique pleine | ≥ 2,00 | 1,50 |
| B | Brique de silice pleine | ≥ 2,00 | 1,50 |
| C | Brique de silice creuse | ≥ 1,60 | 0,90 |
| C | Brique céramique perforée | ≥ 1,20 | 0,75 |
| C | Bloc céramique perforé verticalement HBL | ≥ 0,80 | 0,75 |
| D | Beton cellulaire leger LAC | ≥ 1,05 | 0,90 |
| E | Beton cellulaire autoclave AAC 2 | ≥ 0,35 | 0,60 |
| E | Beton cellulaire autoclave AAC 7 | ≥ 0,65 | 1,20 |
Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)
Valeur des forces de traction de la rosace du connecteur à travers le matériau isolant en [KN]
| R panneau | EPS 035/60 mm | EPS 040/60 mm |
|---|---|---|
| 0,47 [kN] | 0,47 [kN] |

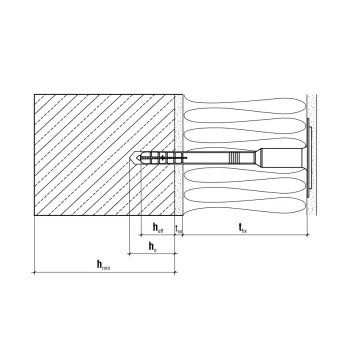

Zone d’ancrage seulement 25mm
Les connecteurs WKTHERM offrent des avantages pour la protection thermique des bâtiments en combinant les avantages des connecteurs en plastique et en métal. La tête de la tige en métal prolongée répond aux normes européennes récentes en matière de protection contre la conductivité thermique.
KLIMAS
Des fixations de qualité à moindre coût.
Fabricant spécialisé dans la conception et construction des éléments de fixation. Ce leader de la fixation a obtenu son premier agrément technique Européen en 2005 et aujourd’hui elle possède 17 agréments Européens et divers certificats ce qui prouve le sérieux ainsi que la qualité des produits fabriqués par cette société.

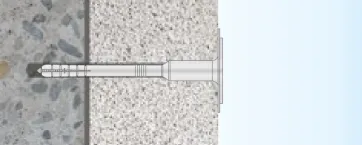

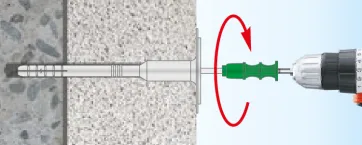

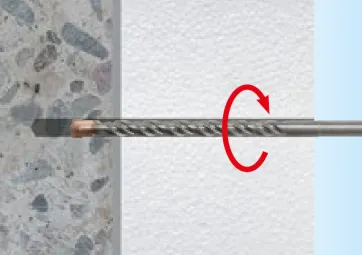

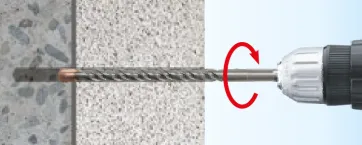

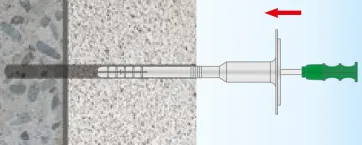

Méthode de montage - en surface

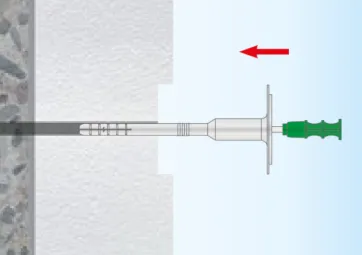

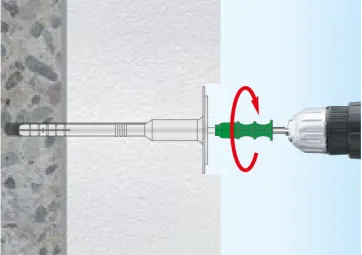

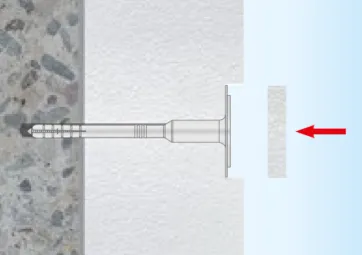

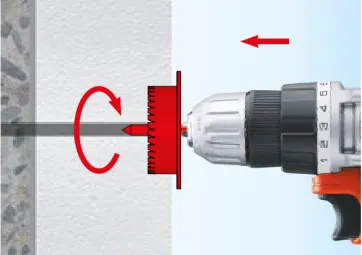

Méthode de montage - encastré avec disque de polystyrène
