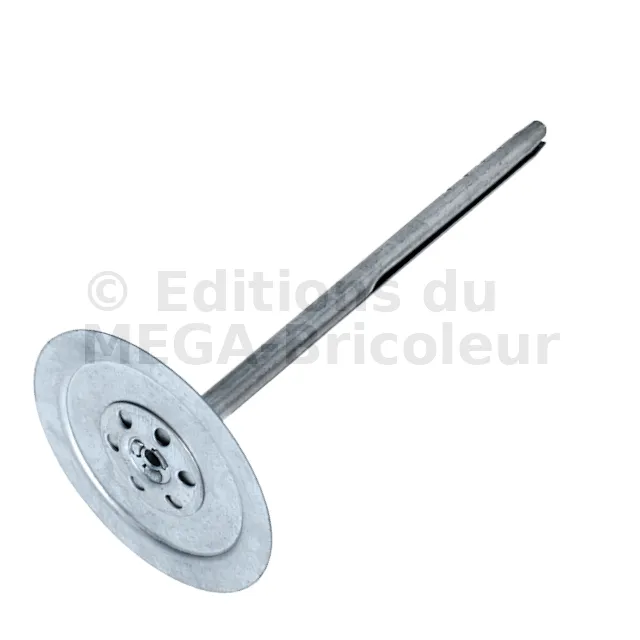

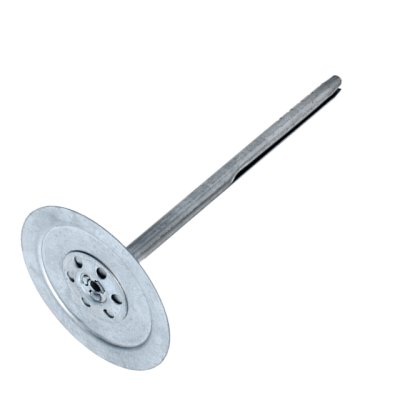

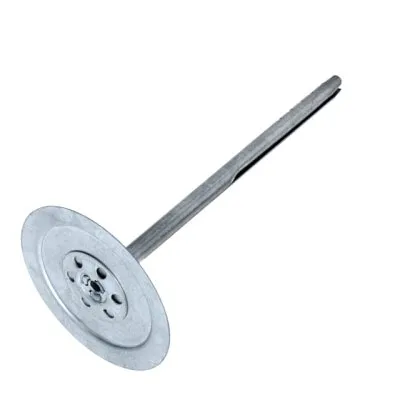

Cheville d’isolation METALLIQUE à frapper

Fixation de la laine minérale.

bientôt DISPO

Expédition estimée dans 14 jours.

39€¹²

HT / Boite de 50 pièces

(46.94 € TTC)

Longueur :
Conditionnement :

Référence
Fabrication

Européenne
Matériau

Acier zingué
Marque

Klimas
Profondeur d’ancrage (hef)

50mm
Profondeur de perçage

60mm
Type d’isolation thermique

Laine minérale
Méthode de montage

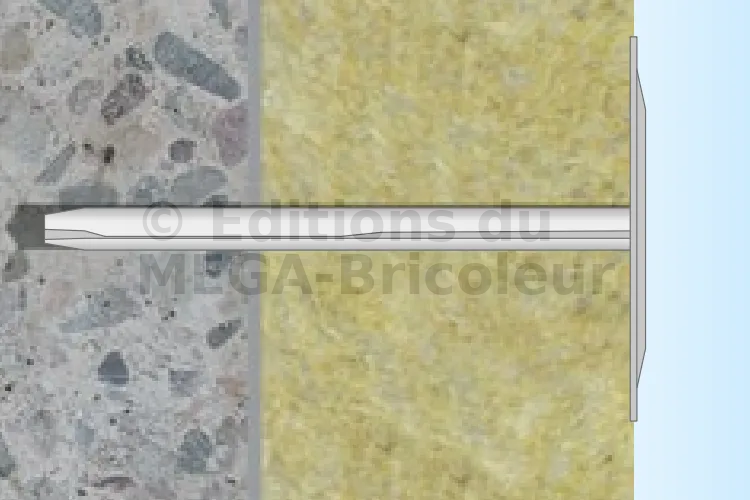

En surface
Diamètre de la fixation (dk)

8mm
Diamètre de la plaque (Dk)

70mm
Agrément (PL)

ITB-KOT-2020/1175 (wyd. 1)
Substrat

Béton (type A),
Brique céramique pleine en silicate (type B),
Brique alvéolaire (type C),
Béton cellulaire AAC (Type E)

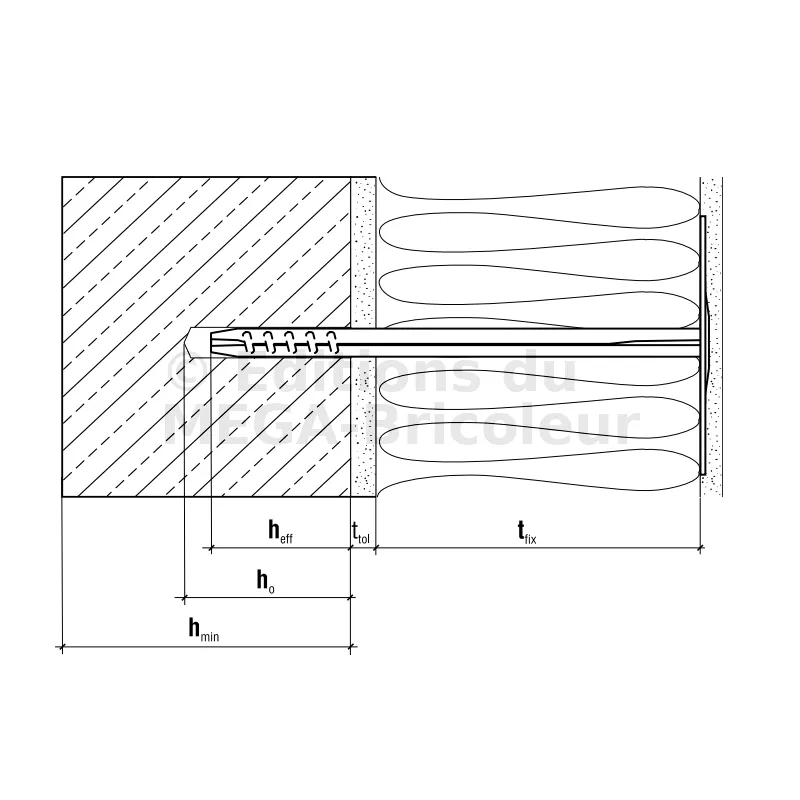

Épaisseur de l’isolation tfix "Bâtiments neufs" (montage en surface)

80mm

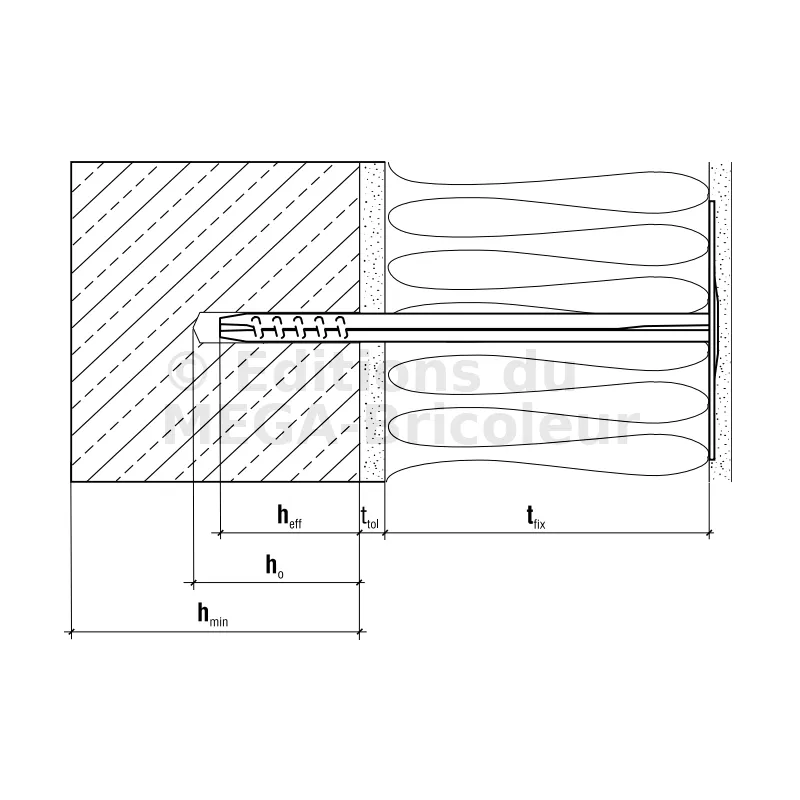

Épaisseur de l’isolation tfix "Rénovation" (montage en surface)

60mm

Gaine en acier : adaptée aux travaux en bâtiments de plus de 25 mètres de hauteur.
Rondelle en acier : la surface d’appui sur le matériau isolant est agrandie.
Connecteur zingué : excellente résistance à la corrosion.

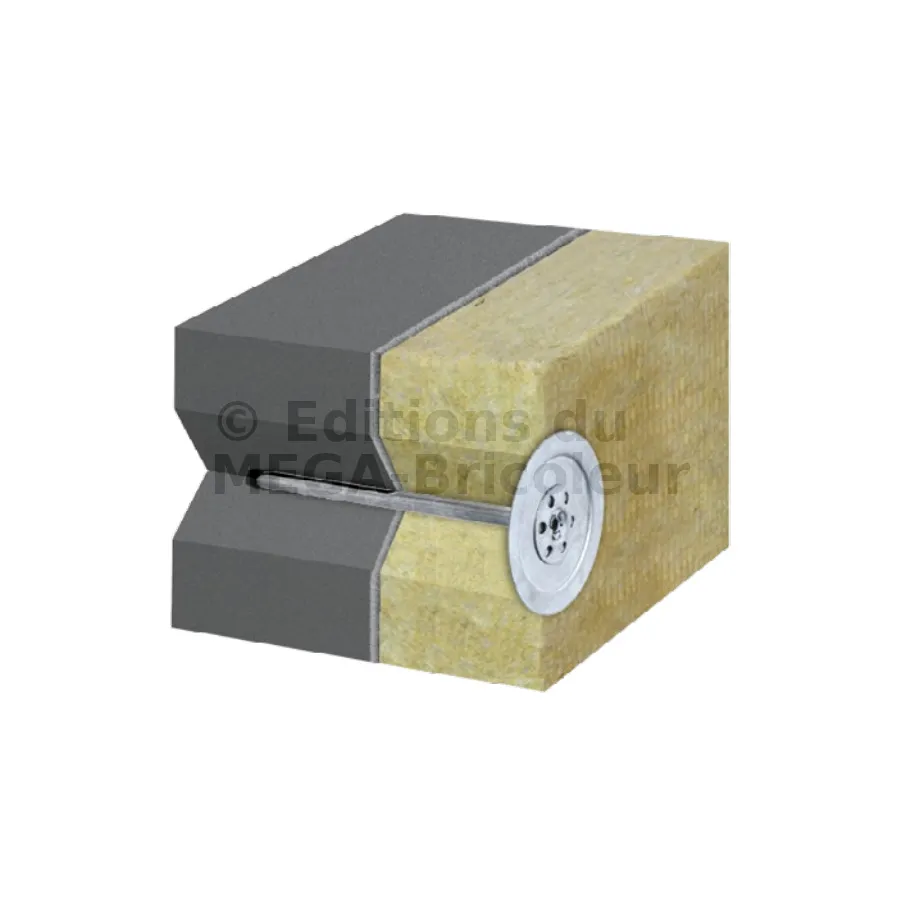

Substrat approprié

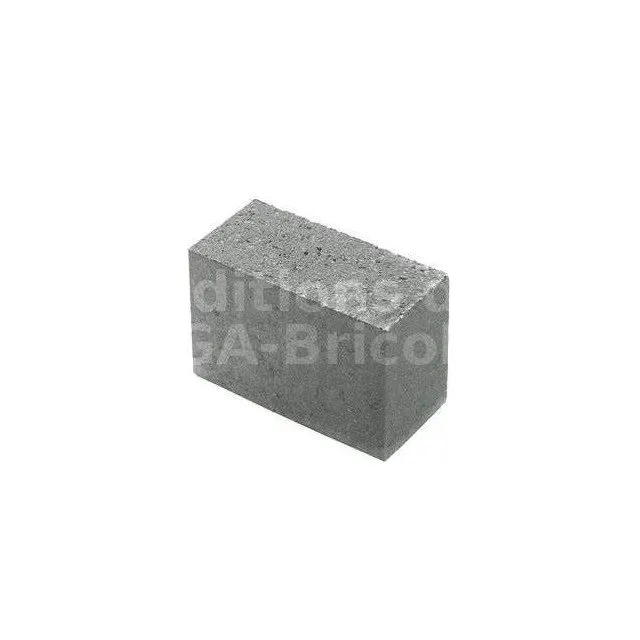

Béton (type A)

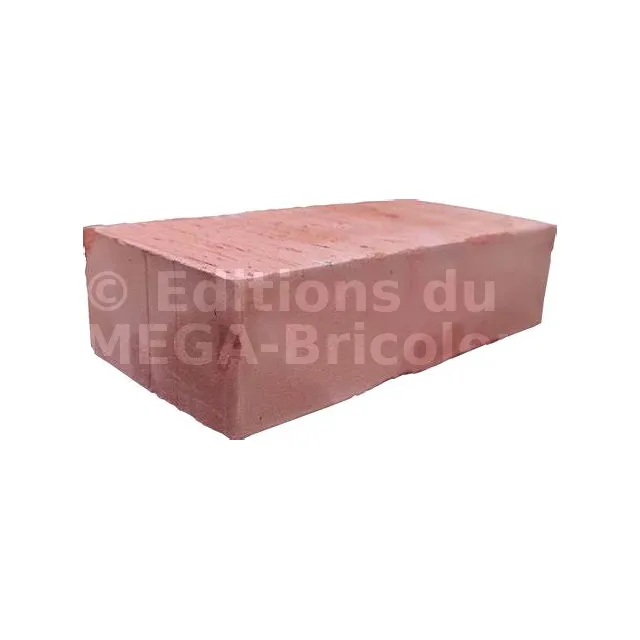

Brique céramique pleine en silicate (type B)

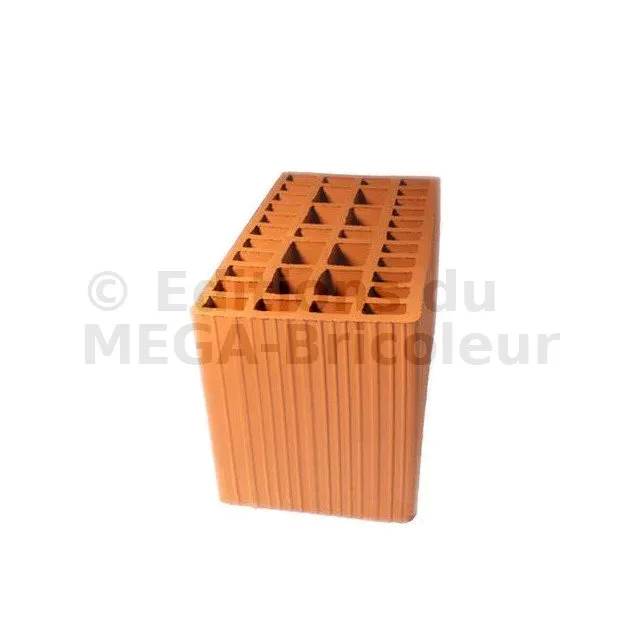

Brique alvéolaire (type C)

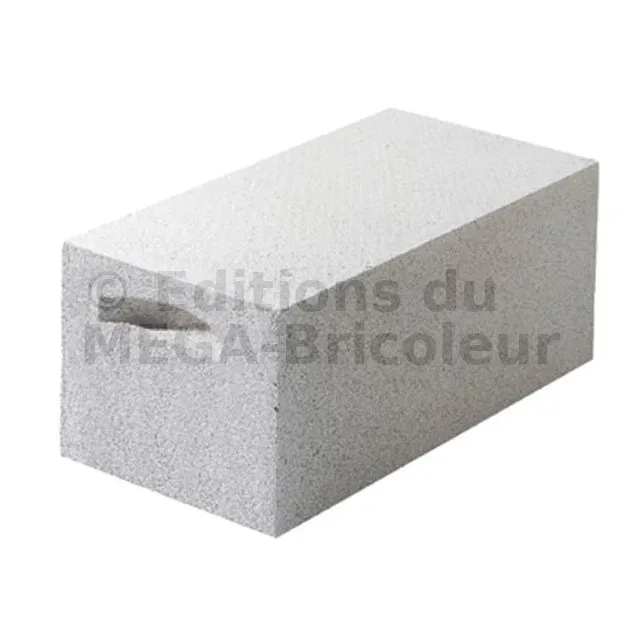

Béton cellulaire (AAC) (type E)

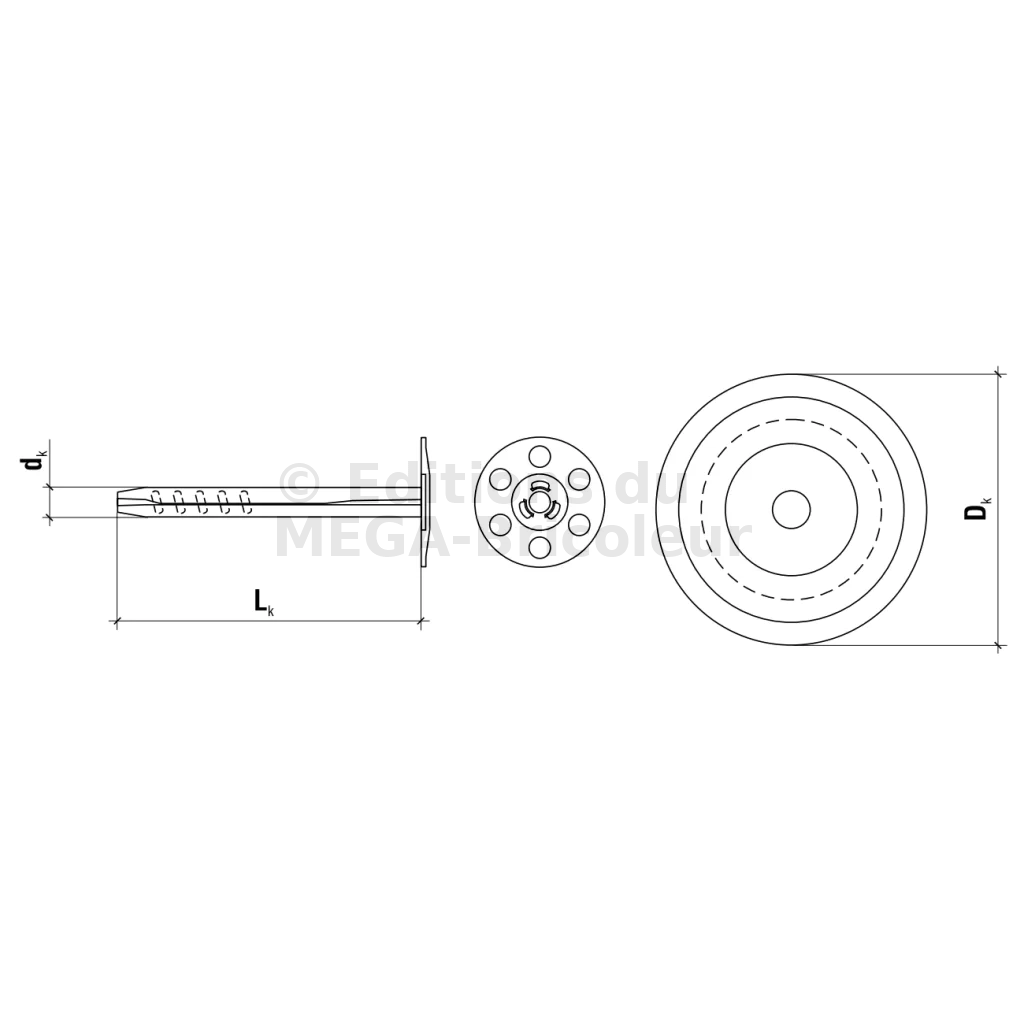

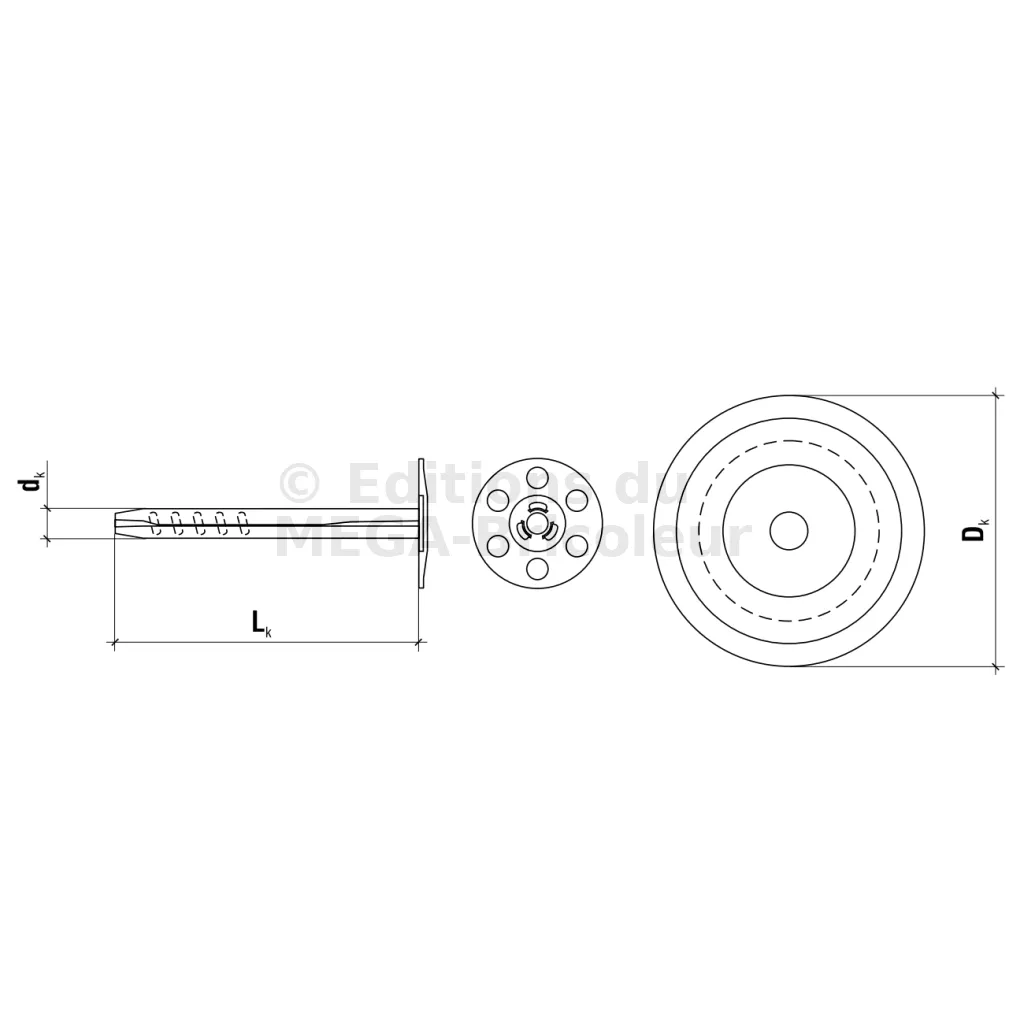

Dimensions

Références	Dimensions	Épaisseur de l’isolation tfix [mm]
		Bâtiments neufs	Rénovation
	dk x Lk [mm]	ttol 10 mm de colle pris en compte	ttol 10 mm de colle pris en compte + 20 mm ancien enduit
MLN08110	8x110	50	30
MLN08140	8x140	80	60
MLN08170	8x170	110	90
MLN08200	8x200	140	120
MLN08210	8x210	150	130
MLN08230	8x230	170	150
MLN08250	8x250	190	170
MLN08260	8x260	200	180
MLN08300	8x300	240	220

Résistance de calcul à la traction

Type de substrat	Densité [kg/dm3]	Résistance caractéristique [kN]
Béton C20/25 ÷ C50/60	≥ 2,30	0,65
Brique céramique pleine	≥ 1,60	0,60
Brique de silice pleine	≥ 1,60	0,60
Brique céramique perforée	≥ 1,60	0,20
Brique creuse en silicate	≥ 1,60	0,45
Béton cellulaire autoclave AAC 2	≥ 0,35	0,85

Coefficient partiel de sécurité : γm=1,8/1,25 pour béton, γm=2,5 pour le reste substrats

KLIMAS

Des fixations de qualité à moindre coût.

Fabricant spécialisé dans la conception et construction des éléments de fixation. Ce leader de la fixation a obtenu son premier agrément technique Européen en 2005 et aujourd’hui elle possède 17 agréments Européens et divers certificats ce qui prouve le sérieux ainsi que la qualité des produits fabriqués par cette société.

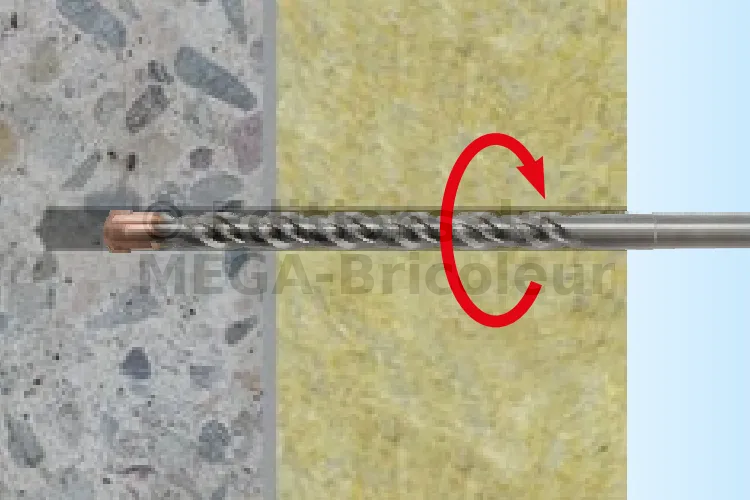

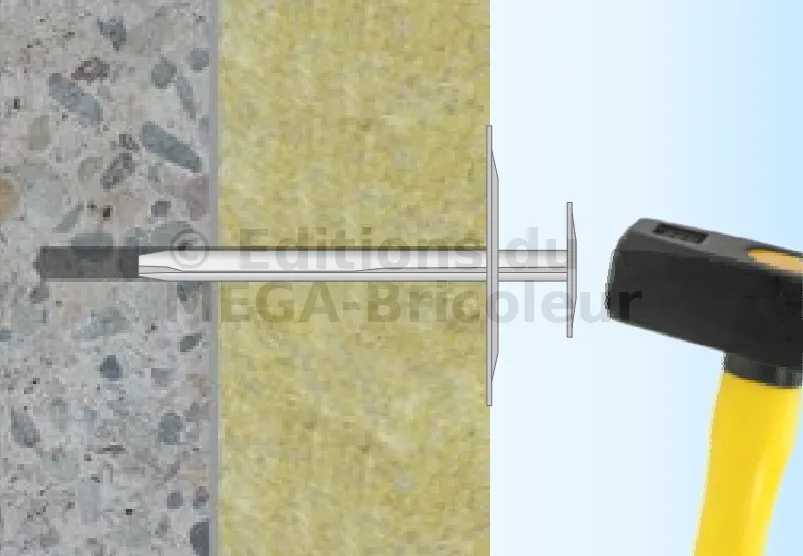

Percez l’isolant et le substrat

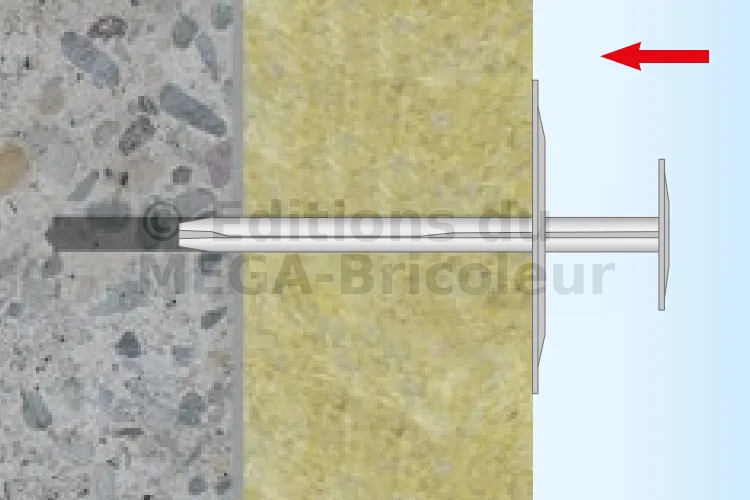

Enfoncez le connecteur

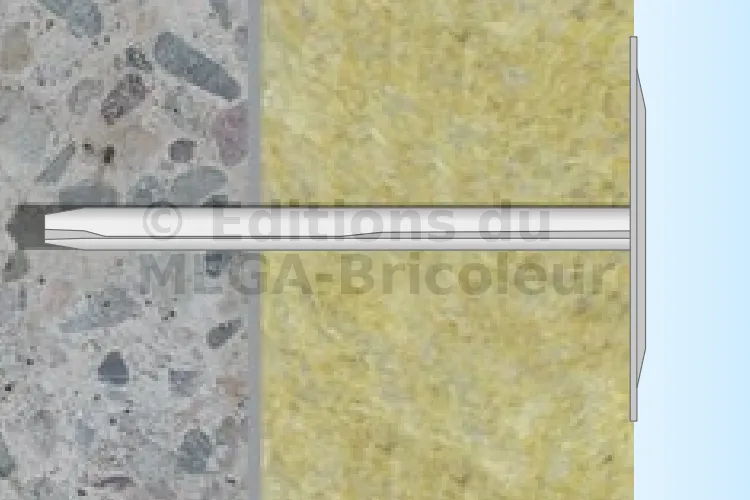

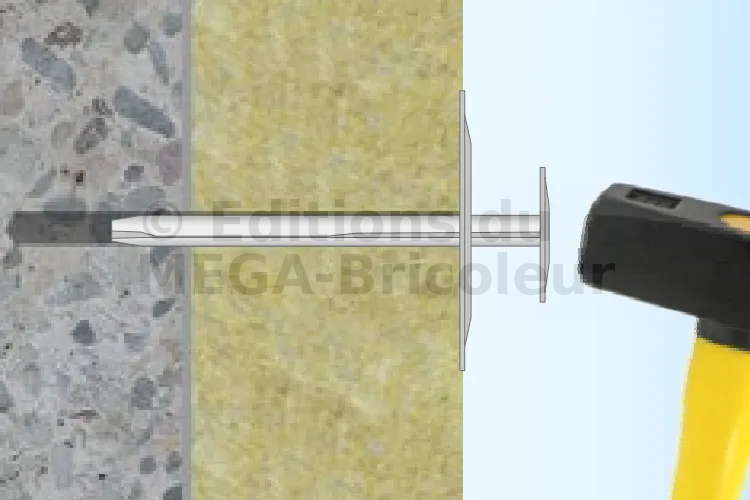

Frapper avec un marteau
