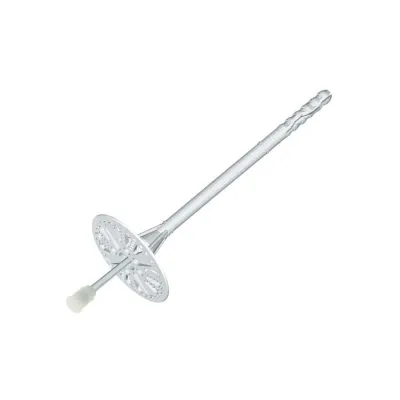

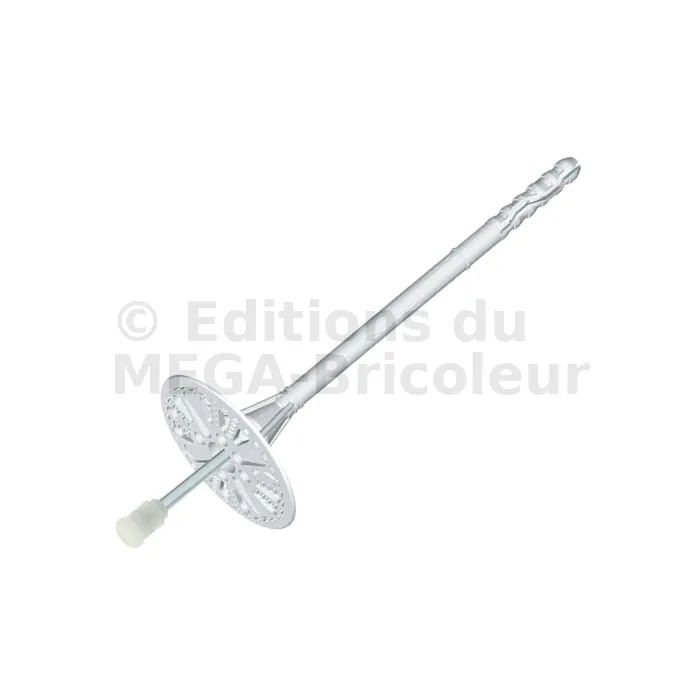

Cheville d’isolation à frapper avec clou métal - faible profondeur d’ancrage
Fixation de l’isolation en polystyrène PSE (polystyrène expansé), PSX (polystyrène extrudé), laine minérale et feutre à lamelles MW.
-
Référence
-
FabricationEuropéenne
-
MatériauGaine : polyethylene (PE) ; clou : acier carbone ; tête du clou : polyamide (PA)
-
MarqueKlimas
-
Profondeur d’ancrage (hef)Support de type A, B, C, D : 25mm ; support de type E : 65mm
-
Profondeur de perçageSupport de type A, B, C, D : 35mm ; support de type E : 75mm
-
Conductivité thermiqueMontage en surface : 0.004 [W/K] ; montage encastré : 0.002 [W/K]
-
SupportBéton, brique céramique pleine en silicate, brique alvéolaire, éléments sur agrégat léger (LAC), Béton cellulaire (AAC)
-
Rigidité de la tête0.50[kN/mm]
-
Diamètre de la tête60mm
-
Méthode de montageEn surface et encastré
-
Espacement au bord100mm
-
Type d’isolation thermiquePolystyrène EPS (polystyrène expansé), polystyrène XPS (polystyrène extrudé) et laine minérale
-
Espacement min. des chevilles100mm
-
Epaisseur minimale du substrat hmin100mm
-
Epaisseur de l’isolation tfix (montage en surface)Support de type A, B, C et D : 60mm ; support de type E : 20mm
-
Epaisseur de l’isolation tfix (montage encastré)Support de type A, B, C et D : 80mm ; support de type E : 40mm
-
Diamètre de la plaque (Dk)60mm
Propriétés
- Zone d’expansion courte permettant d’effectuer la pose plus rapidement et avec moins d’effort.
- S’adapte à tous types de matériaux tout en conservant sa grande résistance.
- L’embout en métal stratifié du clou assure la réduction de la conductivité thermique afin de garantir le transfert de chaleur et de protéger le clou contre la corrosion.
- Les poches et les saillies sur la collerette d’appui augmentent l’adhérence de la cheville à son support.
Supports adaptées
Béton
Brique céramique pleine
Brique en silice plein
Brique céramique perforée
Béton cellulaire autoclavé
Bloc de béton léger lac
Dimensions
| Références | Dimensions (dk x lk [mm]) | Epaisseur maximale des pièces à fixer (tfix [mm]) | |||
|---|---|---|---|---|---|
| Nouvelle construction (Ttol couche adhésive de 10mm prise en compte) | Rénovation (Ttol couche adhésive de 10mm prise en compte + 20mm ancien enduit) | ||||
| Sans fraisage | Avec fraisage | Sans fraisage | Avec fraisage | ||
| LMX08095(200) | 8x95 | 60/20* | 80/40* | 40/-* | 60/20* |
| LMX08115(200) | 8x115 | 80/40* | 100/60* | 60/20* | 80/40* |
| LMX08135(200) | 8x135 | 100/60* | 120/80* | 80/40* | 100/60* |
| LMX08155(200) | 8x155 | 120/80* | 140/100* | 100/60* | 120/80* |
| LMX08175(200) | 8x175 | 140/100* | 160/120* | 120/80* | 140/100* |
| LMX08195(200) | 8x195 | 160/120* | 180/140* | 140/100* | 160/120* |
| LMX10070(200) | 10x70 | 30/10* | 50/30* | 10/-* | 30/10* |
| LMX10090(200) | 10x90 | 50/30* | 70/50* | 30/10* | 50/30* |
| LMX10110(200) | 10x110 | 70/50* | 90/70* | 50/30* | 70/50* |
| LMX10120(200) | 10x120 | 80/60* | 100/80* | 60/40* | 80/60* |
| LMX10140(200) | 10x140 | 100/80* | 120/100* | 80/60* | 100/80* |
| LMX10160(200) | 10x160 | 120/100* | 140/120* | 100/80* | 120/100* |
| LMX10180(200) | 10x180 | 140/120* | 160/140* | 120/100* | 140/120* |
| LMX10200(200) | 10x200 | 160/140* | 180/160* | 140/120* | 160/140* |
| LMX10220(100) | 10x220 | 180/160* | 200/180* | 160/140* | 180/160* |
| LMX10260(100) | 10x260 | 220/200* | 240/220* | 200/180* | 220/200* |
* pour la catégorie du substrat E (Béton cellulaire (AAC))
Valeurs caractéristiques selon supports
| Catégorie de support | Densité [kg/dm3] | Résistance d’arrachement caractéristique LMX-8 [KN] | Résistance d’arrachement caractéristique LMX-10 [KN] | |
|---|---|---|---|---|
| A | Béton C12/15 | ≥ 2.25 | 0.50 | 0.75 |
| A | Béton C20/25 – C50/60 | ≥ 2.30 | 0.75 | 0.90 |
| B | Brique céramique pleine | ≥ 2.00 | 0.75 | 0.90 |
| B | Brique en silice plein | ≥ 2.00 | 0.75 | 0.90 |
| C | Blocs en silice creux | ≥ 1.60 | 0.75 | 0.90 |
| C | Brique céramique perforée | ≥ 1.20 | 0.60 | 0.90 |
| C | Brique type Porotherm d’épaisseur 25cm | ≥ 0.80 | 0.40 | 0.50 |
| D | Bloc de béton léger | ≥ 0.88 | 0.75 | 0.90 |
| E | Béton cellulaire autoclavé à aération contrôlée AAC2 | ≥ 0.35 | 0.75 | 0.75 |
| E | Béton cellulaire autoclavé à aération AAC7 | ≥ 0.65 | 0.90 | 0.90 |
Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)
KLIMAS
Des fixations de qualité à moindre coût.
Fabricant spécialisé dans la conception et construction des éléments de fixation. Ce leader de la fixation a obtenu son premier agrément technique Européen en 2005 et aujourd’hui elle possède 17 agréments Européens et divers certificats ce qui prouve le sérieux ainsi que la qualité des produits fabriqués par cette société.
Montage en surface
Percer
Enfoncer la cheville
Enfoncer le clou
Montage encastré
Percer
Réaliser le trou borgne avec la fraise en plastique pour polystyrène EPS wk-ft
Enfoncer la cheville
Enfoncer le clou
Poser les disques en polystyrène
