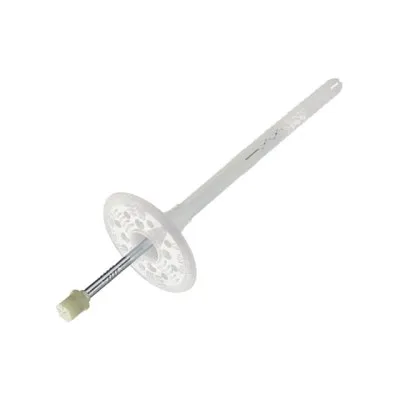

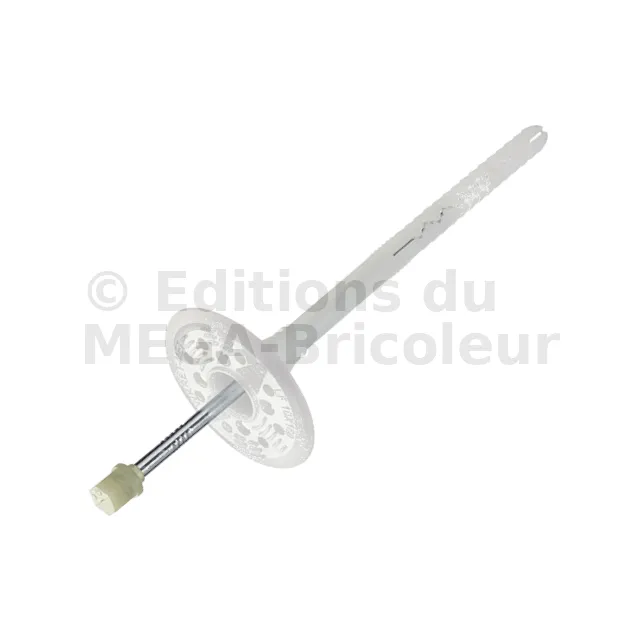

Cheville d’isolation à frapper avec clou métal - grande profondeur d’ancrage
Fixation de l’isolation en polystyrène extrudé (XPS), polystyrène expansé (PSE) et laines minérales.
-
Référence
-
FabricationEuropéenne
-
MatériauCheville : polyéthylène ; clou : acier galvanisé ; tête : scellée dans un polyamide renforcé de fibre de verre
-
MarqueKlimas
-
Profondeur d’ancrage (hef)70mm
-
Conductivité thermiqueEp. isolation 80mm : 0,004 [W/K] ; Ep. isolation 150mm : 0,004 [W/K] ; Ep. isolation 300mm : 0,003 [W/K]
-
Rigidité de la tête0,4 [kN/mm]
-
SupportBéton, brique céramique pleine en silicate, brique alvéolaire , éléments sur agrégat léger (LAC), béton cellulaire (AAC)
-
Évaluation technique européenneETA-17/0450
-
Profondeur de perçage80mm
-
Type d’isolation thermiquePolystyrene EPS,
Polystyrene XPS,
Laine minérale -
Méthode de montageEn surface,
Encastré -
Distance minimale du bord, cmin100mm
-
Espacement min. des chevilles100mm
-
Epaisseur minimale du substrat hmin100mm
-
Epaisseur de l’isolation tfix (montage en surface)60mm
-
Epaisseur de l’isolation tfix (montage encastré)80mm
-

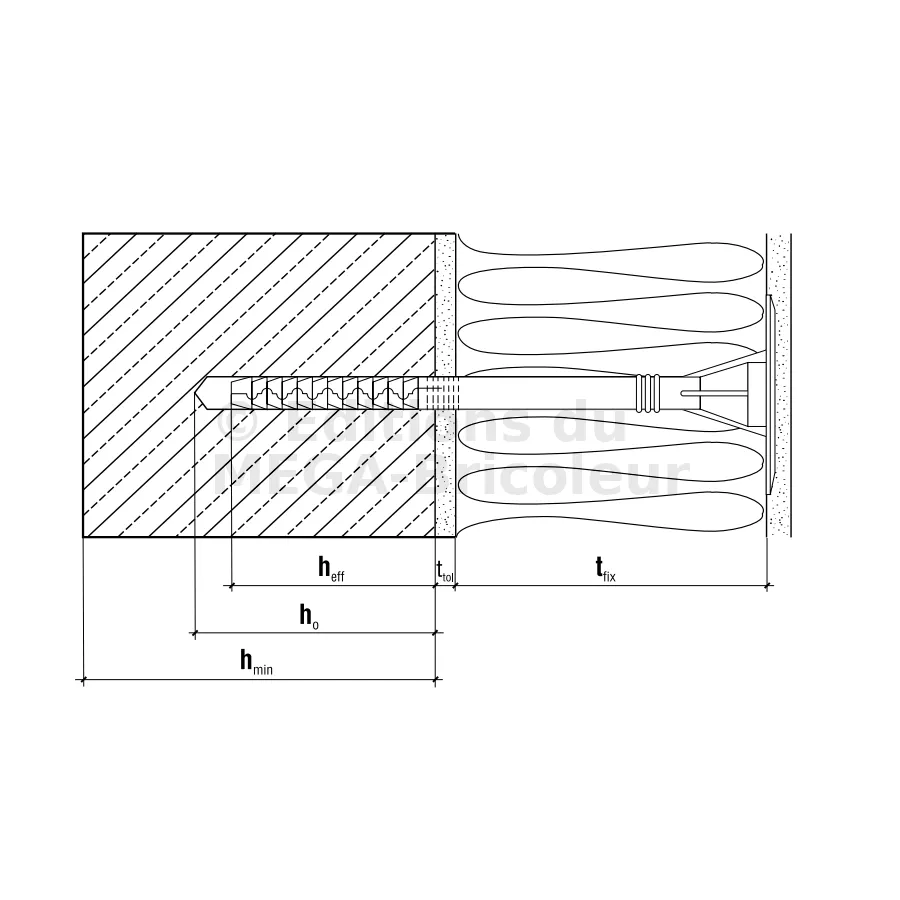

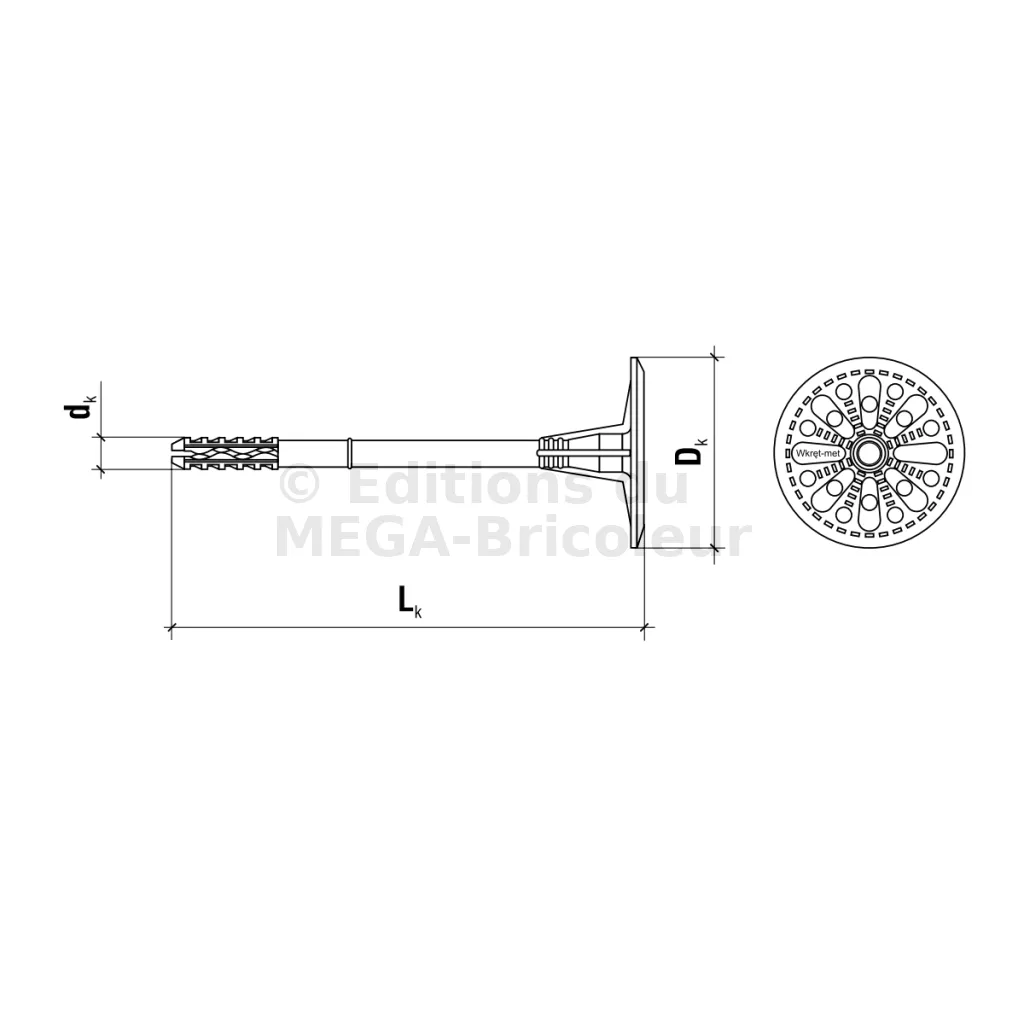

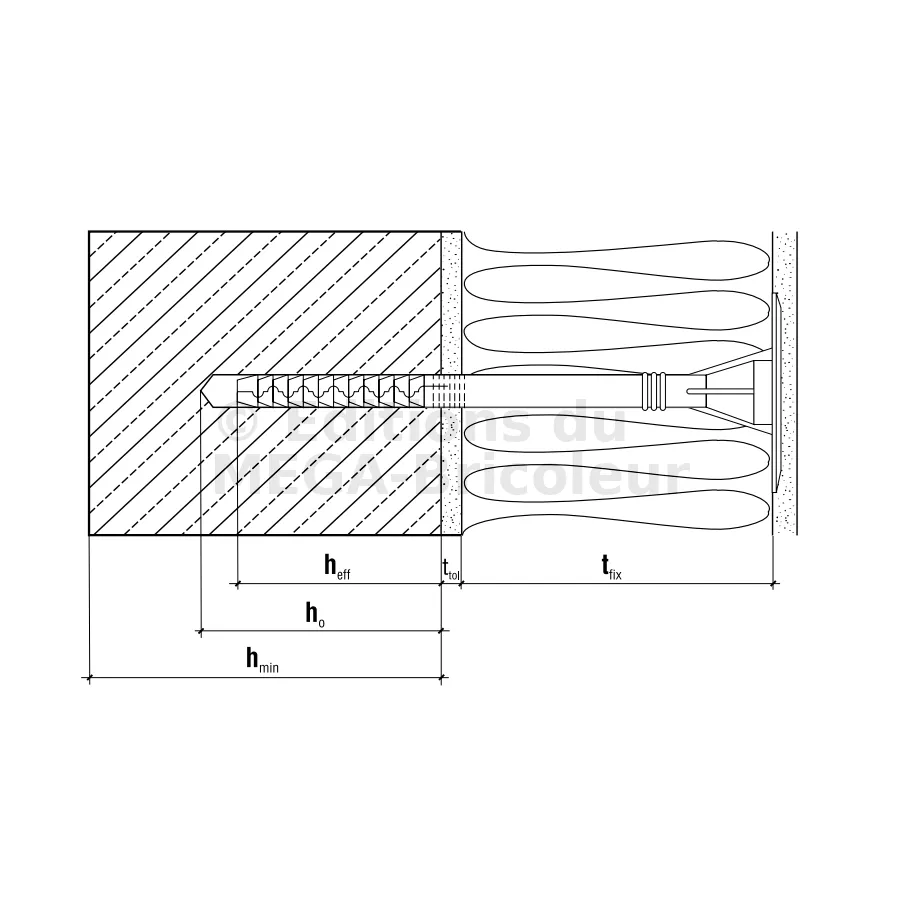

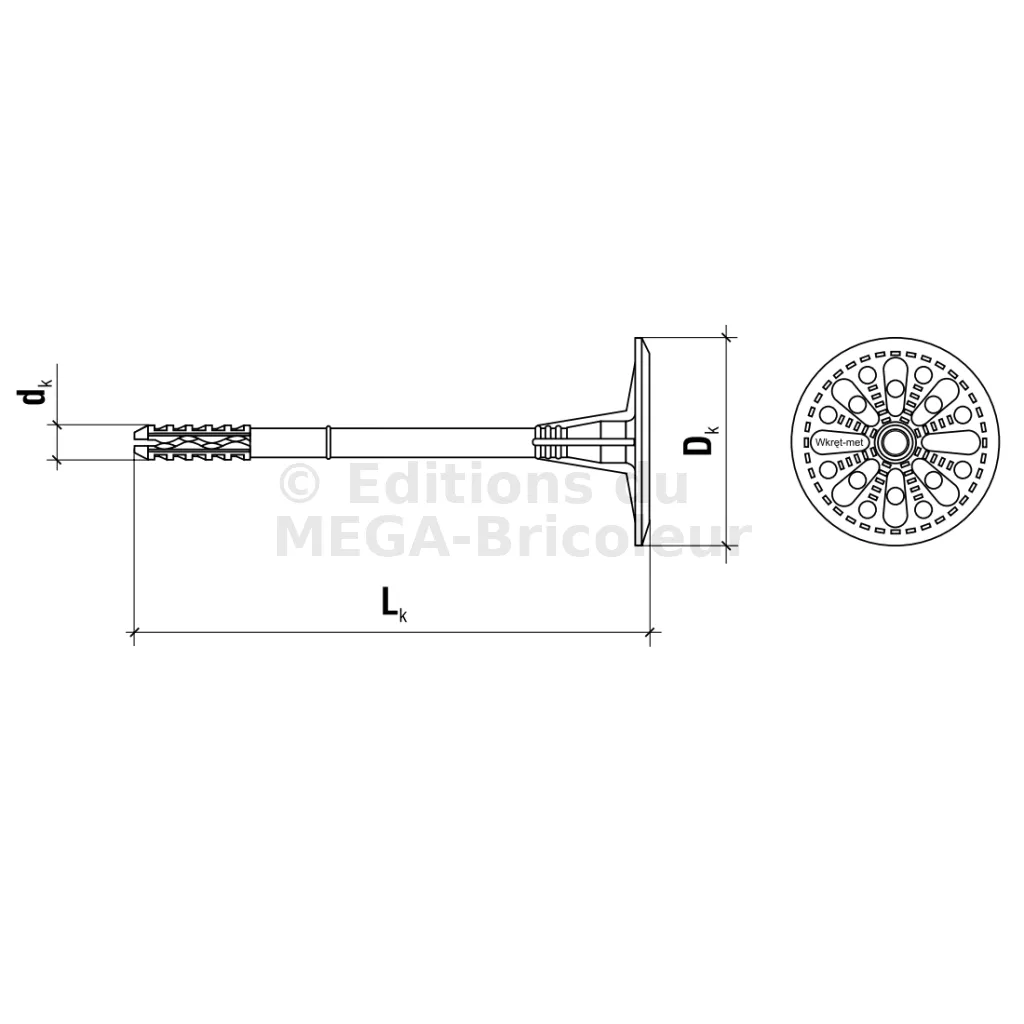

Diamètre de la fixation (dk)10mm
-
Diamètre de la plaque (Dk)60mm
Propriétés

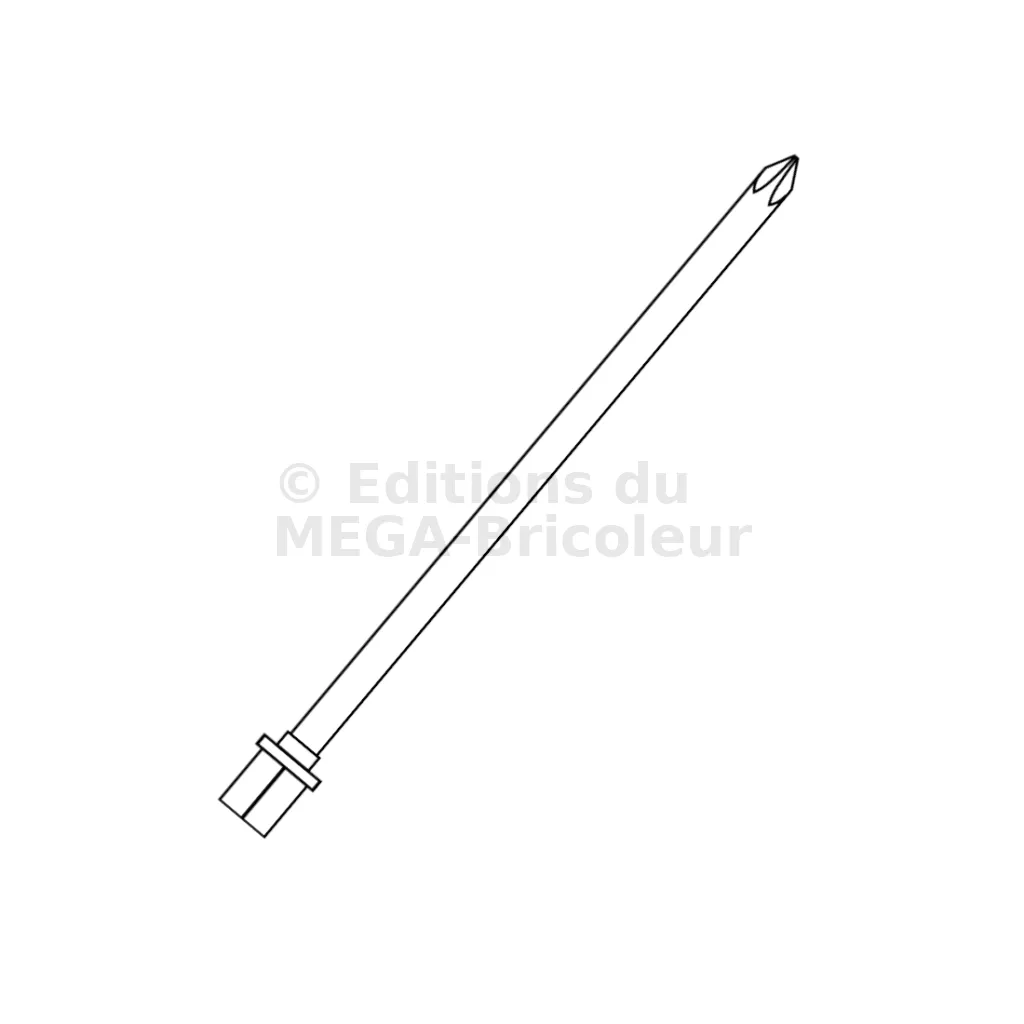

- Embout du clou recouvert de polyamide : réduction de la conductivité thermique, ce qui permet de protéger le clous contre la corrosion.
- Collerette d’appui rigide dotée de plusieurs poches et saillies offrant une grande adhérence de la cheville avec son support.
- Zone d’expansion allongée : pour un montage sûr et stable dans le substrat.
Supports adaptées
Béton
Brique céramique pleine
Brique en silice plein
Brique céramique perforée
Béton cellulaire autoclavé
Bloc de béton léger lac
Dimensions
| Références | Dimensions (dk x lk [mm]) | Epaisseur maximale des pièces à fixer (tfix [mm]) | |||
|---|---|---|---|---|---|
| Nouvelle construction (Ttol couche adhésive de 10mm pris en compte) | Rénovation (Ttol couche adhésive de 10mm pris en compte + 20 mm ancien enduit) | ||||
| sans fraisage | avec fraisage | sans fraisage | avec fraisage | ||
| LFMG10140(200) | 10x140 | 60 | 80 | 40 | 60 |
| LFMG10160(200) | 10x160 | 80 | 100 | 60 | 80 |
| LFMG10180(200) | 10x180 | 100 | 120 | 80 | 100 |
| LFMG10200(200) | 10x200 | 120 | 140 | 100 | 120 |
| LFMG10220(100) | 10x220 | 140 | 160 | 120 | 140 |
| LFMG10260(100) | 10x260 | 180 | 200 | 160 | 180 |
| LFMG10300(100) | 10x300 | 220 | 240 | 200 | 220 |
Valeurs caractéristiques selon supports - Résistance à la traction
| catégorie du substrat | Type de substrat | Densité [kg/dm3] | Résistance caractéristique [kN] |
|---|---|---|---|
| A | Béton C12/15 | ≥2,25 | 0,65 |
| A | Béton C20/25-C50/60 | ≥2,30 | 0,90 |
| B | Brique céramique pleine | ≥2,00 | 0,75 |
| B | Brique de silice pleine | ≥2,00 | 0,75 |
| C | Brique de silice creuse | ≥1,60 | 0,50 |
| C | Brique céramique creuse | ≥1,20 | 0,40 |
| C | Porotherm 25 | ≥0,80 | 0,40 |
| D | Beton cellulaire leger LAC | ≥0,88 | 0,75 |
| E | Beton cellulaire autoclave AAC 2 | ≥0,35 | 0,40 |
| E | Beton cellulaire autoclave AAC 7 | ≥0,65 | 0,50 |
KLIMAS
Des fixations de qualité à moindre coût.
Fabricant spécialisé dans la conception et construction des éléments de fixation. Ce leader de la fixation a obtenu son premier agrément technique Européen en 2005 et aujourd’hui elle possède 17 agréments Européens et divers certificats ce qui prouve le sérieux ainsi que la qualité des produits fabriqués par cette société.

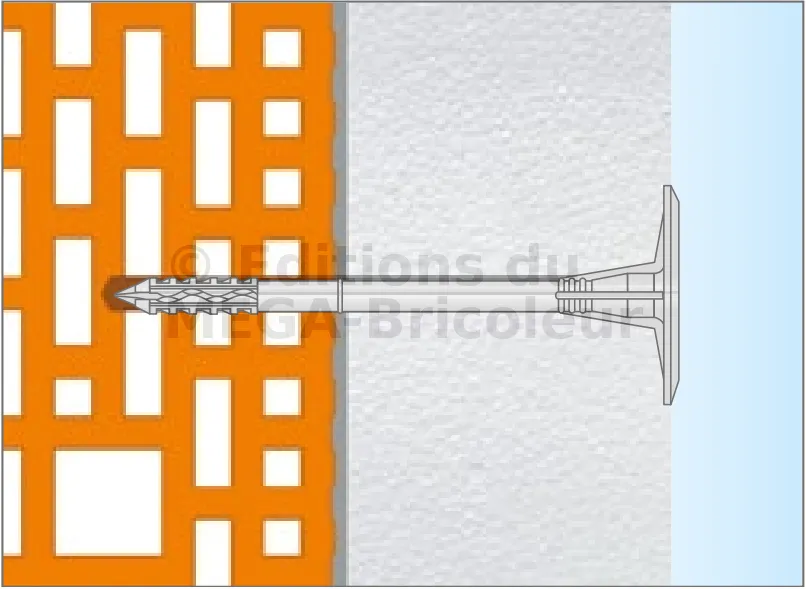

Méthode de montage en surface

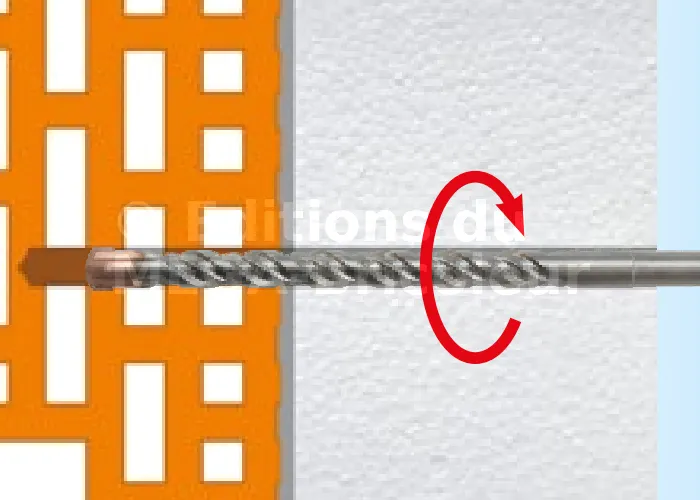

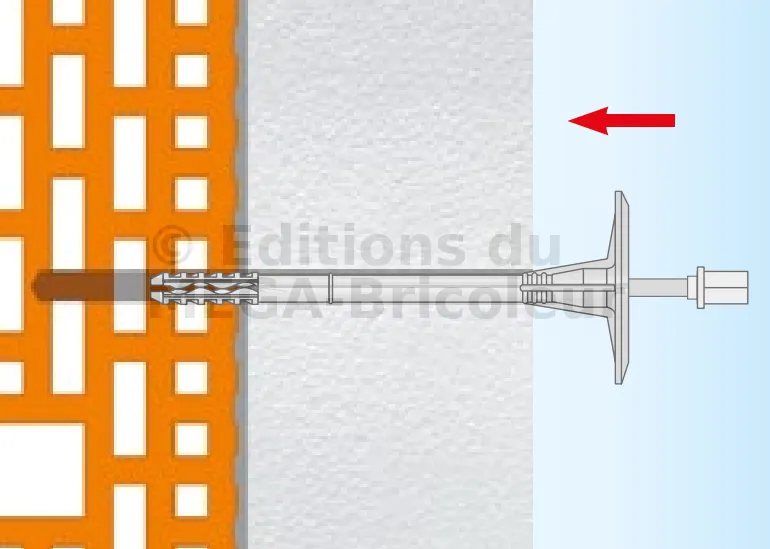

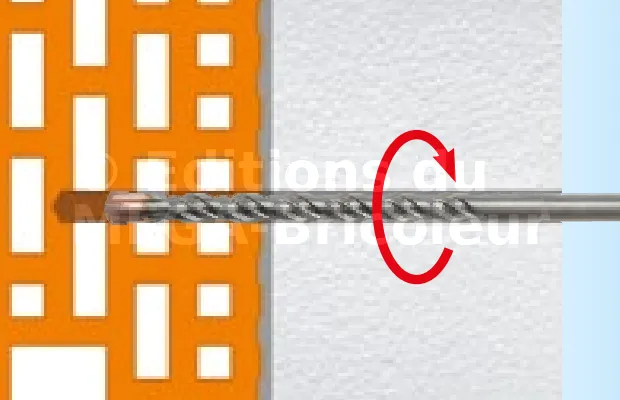

Percer

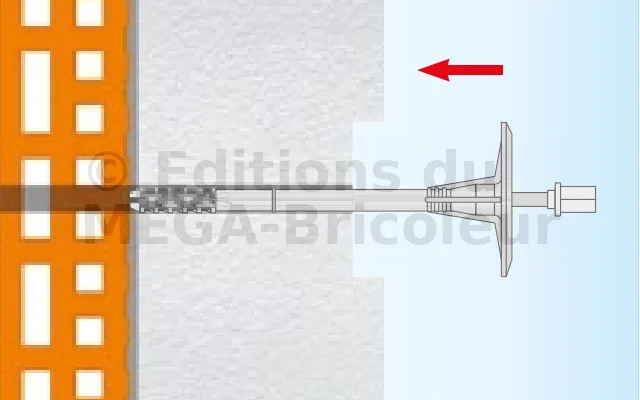

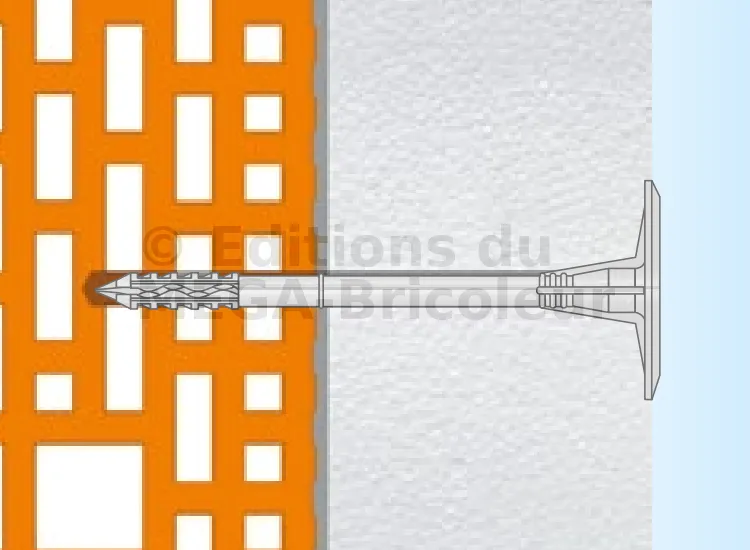

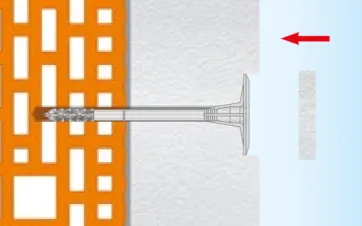

Enfoncer la cheville

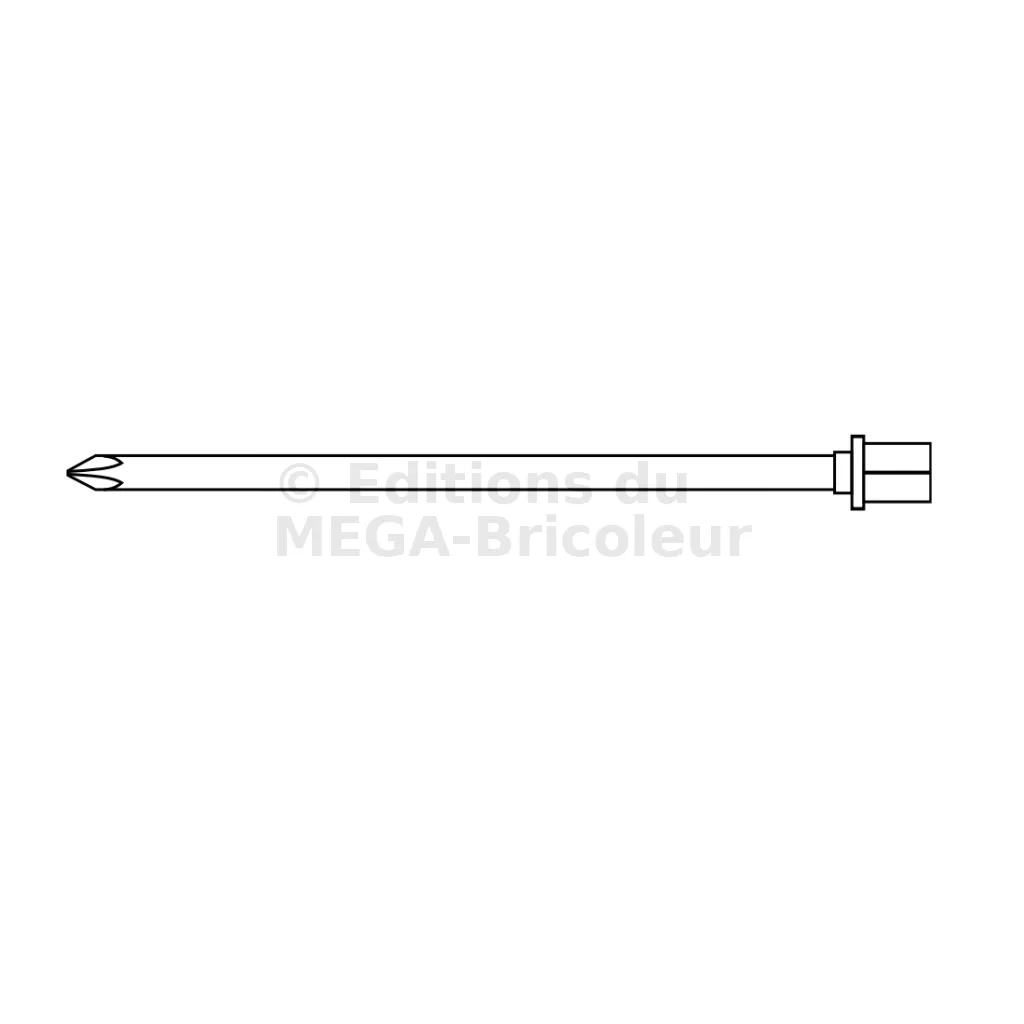

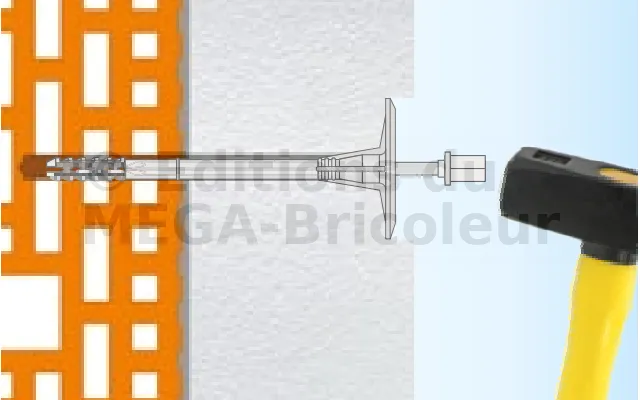

Enfoncer le clou

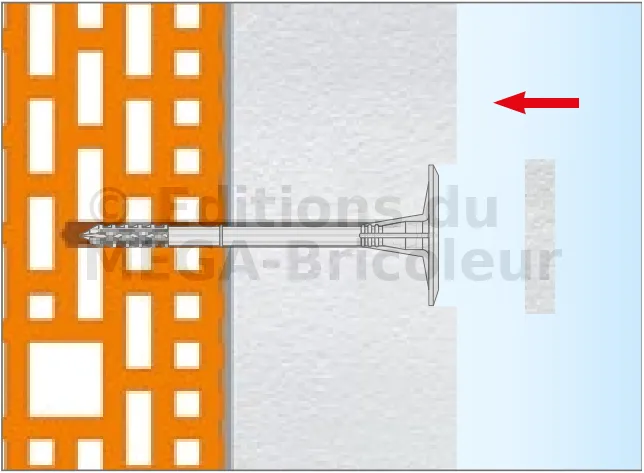

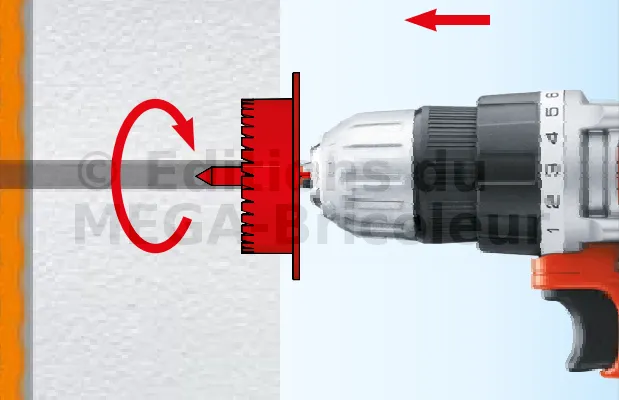

Méthode de montage encastré
Percer

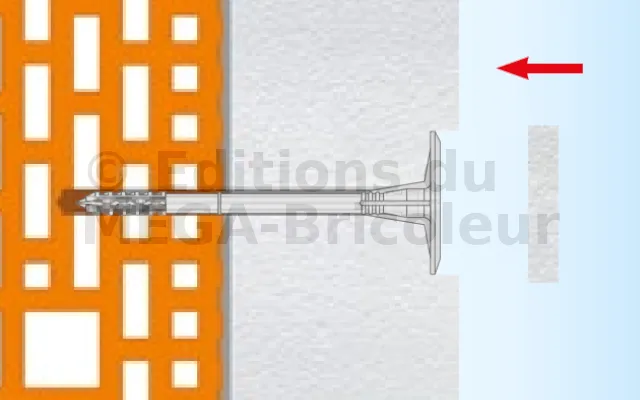

Enfoncer la cheville

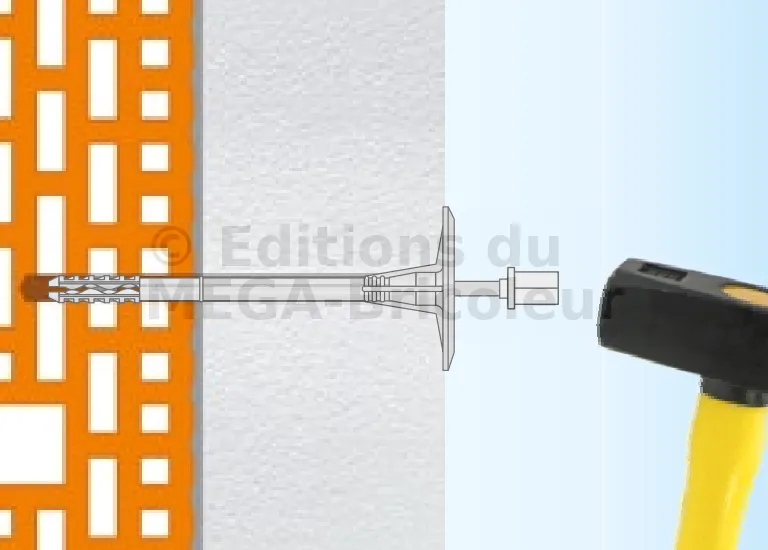

Enfoncer le clou
